Ausrichten einer Zeichnung an einer anderen

Ausrichten einer Zeichenansicht an einer anderen:

  1. Führen Sie einen der folgenden Schritte aus:
    • Wählen Sie eine Zeichenansicht aus, und klicken Sie auf Extras > Zeichenansicht ausrichten > Horizontal auf andere Ansicht oder Vertikal auf andere Ansicht.
    • Klicken Sie mit der rechten Maustaste auf eine Zeichenansicht, wählen Sie Ausrichtung und anschließend eine der folgenden Optionen aus:

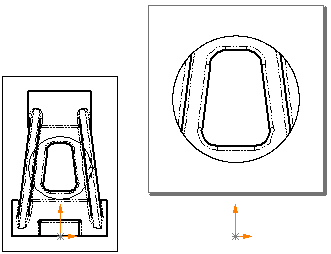

      Horizontal auf Ursprung ausrichten (äquivalent zu Horizontal auf andere Ansicht) align_horiz_by_origin.gif

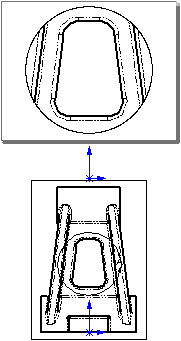

      Vertikal auf Ursprung ausrichten (äquivalent zu Vertikal auf andere Ansicht) align_vert_by_origin.gif
      Horizontal auf Mitte ausrichten align_horiz_by_center.gif

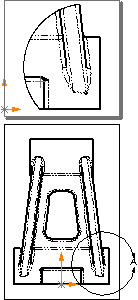

      Vertikal auf Mitte ausrichten align_vert_by_center.gif

      Der Cursor nimmt die Form Pointer_Align.gif an.

  2. Wählen Sie die Ansicht aus, auf die Sie die Ausrichtung vornehmen möchten.
    Die Modellursprünge oder die Mitte der Zeichenansichten werden entlang der ausgewählten Richtung ausgerichtet. Die Ausrichtung wird beibehalten, wenn Sie die Referenzansicht verschieben.
