Auflösen von Unterbaugruppen oder Schweißkonstruktionen in Stücklisten

Sie können Komponenten von Unterbaugruppen oder Schweißkonstruktionen in einer Stückliste auflösen.

Auflösen mindestens einer ausgewählter Unterbaugruppe oder mindestens eines Schweißkonstruktionsteils in einer Stückliste:

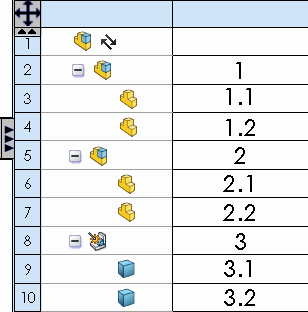

  1. Klicken Sie auf die linke Seite der Stücklistentabelle, um die Baugruppenstruktur-Spalte der Stückliste einzublenden, falls sie ausgeblendet ist.
  2. Klicken Sie mit der rechten Maustaste auf eine oder mehrere ausgewählte Zellen in der Baugruppenstruktur-Spalte, die eine Gruppe von Unterbaugruppen- oder Schweißkonstruktions-Teilen enthält.
  3. Wählen Sie Auflösen aus dem Kontextmenü.


    Modifizierte Positionen werden mit gekennzeichnet.
    Um einen oder mehrere Auflösungs-Vorgänge rückgängig zu machen, klicken Sie mit der rechten Maustaste auf eine Zelle in der Baugruppenstruktur-Spalte der Stückliste, die auf aufgelöste Positionen hinweist, und wählen Sie Restrukturierte Komponenten wiederherstellen aus dem Kontextmenü.
