Visualizzazione a vetro

Nei sistemi CAD 2D, per visualizzare i disegni 2D si immagina di proiettare le viste di un modello 3D sui lati di un rettangolo a vetro. Con un modello 2D o se si progetta in 2D, immaginare il tutto nella direzione opposta. Visualizzare i disegni 2D piegati sui lati del rettangolo a vetro e proiettati in un modello 3D.

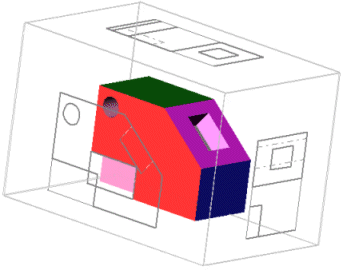

L'esempio che segue illustra un disegno 2D convertito in un modello 3D.
