Sussistono alcune lievi differenze quando si aggiungono componenti del percorso come parte del sottoassieme di percorso o dell'assieme di livello superiore.

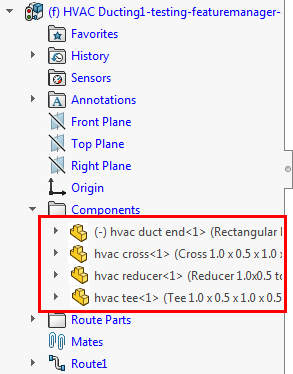

Quando i componenti di instradamento sono parte del sottoassieme di instradamento
Quando vengono aggiunti componenti di instradamento durante la modifica di un percorso, le parti vengono aggiunte come componenti del sottoassieme del percorso. I componenti che fanno parte del sottoassieme di percorso possono essere spostati durante la modifica di un percorso quotando lo schizzo 3D del percorso. Le quote dello schizzo 3D guidano le posizioni dei PuntiC e dei componenti del percorso.
| Senza quote di schizzo: |
Con quote di schizzo: |
|
|
I PuntiC sono nascosti per chiarezza.

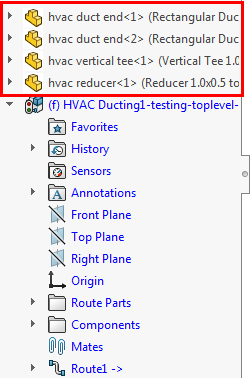

Quando i componenti di instradamento sono parte dell'assieme di livello superiore
Quando vengono aggiunti componenti di instradamento non durante la modifica del sottoassieme di percorso, le parti vengono aggiunte come componenti dell'assieme di livello superiore. I componenti dell'assieme di livello superiore non possono essere spostati durante la modifica del percorso. La quotatura dello schizzo 3D del percorso non interesserà il posizionamento dei componenti del percorso, ma può essere usata per definire specifici percorsi di instradamento.
Per utilizzare un componente di assieme di livello superiore in un percorso, fare clic con il pulsante destro del mouse sul PuntoC del componente e scegliere Aggiungi al percorso.
| Componenti del percorso totalmente definiti usando accoppiamenti prima dell'instradamento: |
Segmenti del percorso aggiunti ai componenti del percorso dopo l'instradamento: |
|
|
I PuntiC sono nascosti per chiarezza.
