Creazione di un percorso definito dall'utente

Per creare un percorso definito dall'utente quando i giunti sono componenti di sottoassieme:
Per avere una visione più chiara, in tutte le immagini i PuntiC del percorso sono nascosti.
  1. Creare un nuovo assieme.
  2. Aprire Opzioni di instradamento (barra degli strumenti Instradamento) .
  3. Selezionare Instrada automaticamente al rilascio delle flange/connettori.
  4. Salvare l’assieme.
    È possibile creare un nuovo sottoassieme di percorso finché non si salva l'assieme di livello superiore.
  5. Fare clic su Avvia con Trascina/Rilascia (barra degli strumenti Percorsi definiti dall'utente) .
    Si apre la Libreria del progetto nella cartella appropriata.
  6. Inserire un condotto o un altro componente definito dall'utente nell'assieme principale trascinandolo dalla Libreria del progetto o fare clic su Inserisci componenti (barra degli strumenti Assieme) .
  7. Nella finestra di dialogo Selezione di una configurazione selezionare una configurazione di componente e fare clic su OK dalla finestra di dialogo Selezione di una configurazione, selezionare la configurazione desiderata del componente e fare clic su OK.
  8. Impostare le opzioni nel PropertyManager Proprietà del percorso, quindi fare clic su .
    • Viene creato uno schizzo 3D in un sottoassieme di percorso nuovo.
    • Il nuovo sottoassieme di percorso viene creato ed apparirà nell'albero di disegno di FeatureManager con nome [route type<n>-<assembly_name>].
    • Viene visualizzato un tubo del condotto o del componente definito dall'utente, che si estende dal componente appena posizionato.
  9. Fare clic su Linea (barra degli strumenti Schizzo) e tracciare il percorso della prima sezione del percorso.
    Vedere Visualizzazione dello spazio 3D per i suggerimenti su come lavorare con gli schizzi 3D.
    Vengono automaticamente aggiunti archi per tracciare gli spigoli in base al raggio di piegatura predefinito specificato nel PropertyManager Percorso. Se un arco non può essere inserito in una piegatura, la piegatura è a sinistra come giunzione dritta. L'instradamento di spline flessibile non è disponibile per i percorsi definiti dall'utente.
  10. inserire il componente successivo per il percorso:
    1. Mentre si trascina il nuovo componente, passare con il mouse sopra il punto finale del percorso in cui il nuovo componente sarà aggiunto al percorso e rilasciare il componente.
    2. Nella finestra di dialogo Selezione di una configurazione, selezionare la configurazione del nuovo componente e fare clic su OK.
    Il componente scatta in posizione e viene aggiunto al percorso.
    Non è necessario inserire altre relazioni tra i componenti del sottoassieme di instradamento, dal momento che le dimensioni e le posizioni dipendono dalle relazioni e dalle quote dello schizzo 3D. Ogni componente nel sottoassieme di percorso è correlato in modo parametrico allo schizzo 3D. Se si cambiano le relazioni o le quote dello schizzo, condotti e segmenti vengono aggiornati. Per informazioni, vedere Accoppiamento nei sottoassiemi di instradamento.
  11. Disegnare altri segmenti di percorso e rilasciare ulteriori componenti per completare il percorso.
    • In alternativa, usare Percorso automatico per creare e risolvere automaticamente i percorsi di instradamento tra le giunzioni esistenti.

    Percorso automatico è disponibile solo per i percorsi ortogonali e non per i percorsi flessibili nei percorsi definiti dall'utente (instradamento in sezione rettangolare e circolare).

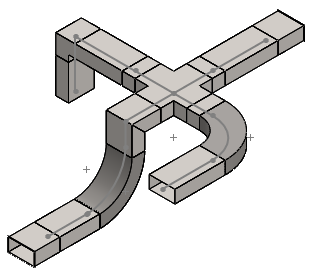

  12. Chiudere lo schizzo.
    Nell'albero di disegno di FeatureManager del sottoassieme di percorso appare quanto segue:
    • La cartella Componenti che contiene i componenti posizionati nel percorso. Se qualsiasi giunzione a gomito personalizzata è necessaria, i segmenti di schizzo saranno evidenziati e le quote visualizzate per ogni caso individuale. L'utente può selezionare una giunzione alternativa, creare una giunzione personalizzata o scegliere di formare una piegatura nel percorso.
    • La cartella Parti del percorso contenente il condotto o componente creato come componente virtuale quando si esce dallo schizzo. Verranno create le configurazioni per ogni lunghezza unica di taglio nel percorso corrente.
    • La funzione Percorso contenente lo schizzo 3D che definisce il percorso dell'instradamento. Lo schizzo 3D è correlato parametricamente ai componenti nel sottoassieme del percorso. Se si sposta un componente, le parti del percorso si aggiorneranno automaticamente.
