Trascinamento in posizione in Controller accoppiamenti

È possibile trascinare i componenti in posizione in Controller accoppiamenti.

Di default, i valori di accoppiamento nel PropertyManager guidano le posizioni dei componenti nell'area grafica. Se si preferisce trascinare i componenti nell'area grafica, è possibile rendere i valori di accoppiamento nel PropertyManager guidati dalle posizioni in cui si trascinano i componenti nell'area grafica. I pulsanti nel PropertyManager consentono di alternare gli accoppiamenti tra guida e guidati.

Per trascinare componenti:

  1. Nel PropertyManager:
    • Fare clic su Rendi tutti gli accoppiamenti guidati .
    • Fare clic su Rendi questo accoppiamento guidato a destra della casella di input numerico per uno o più accoppiamenti individuali.
    Stato accoppiamento Descrizione
    Pilota Il valore nella casella di accoppiamento guida la posizione dei componenti nell'area grafica.
    Guidata Il valore nella casella di accoppiamento è guidato dalla posizione di trascinamento dei componenti nell'area grafica.
  2. Nell'area grafica, trascinare i componenti avanti e indietro.
    È possibile trascinare i componenti attraverso l'intera gamma di valori per gli accoppiamenti. Mentre si trascinano i componenti:
    • Nel PropertyManager i valori per gli accoppiamenti guidati cambiano.

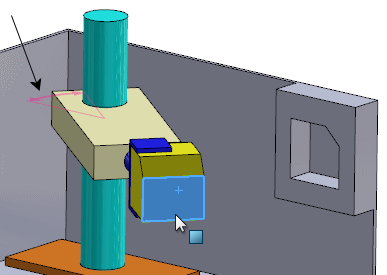

    • Nell'area grafica le frecce indicano i gradi di libertà consentiti dagli accoppiamenti.

  3. Trascinare i componenti nella posizione desiderata.


  4. Fare clic su Aggiungi posizione , immettere un nome e fare clic su OK.
