Si può scegliere di calcolare il limite di tolleranza piegatura o la deduzione di piegatura per determinare la lunghezza piatta del materiale di lamiera a cui assegnare la quota desiderata della parte piegata. Altri metodi sono le tabelle di piegatura, il Fattore K e il calcolo della piegatura.
Calcolo del limite di tolleranza piegatura e della deduzione di piegatura
L'illustrazione seguente mostra A e B, utilizzati per calcolare la tolleranza di piegatura:
L'equazione che segue viene usata per determinare la lunghezza totale piatta per la tolleranza di piegatura:
Lt = A + B + BA
dove:
- Lt è la lunghezza totale piatta
- BA è il valore del limite di tolleranza piegatura

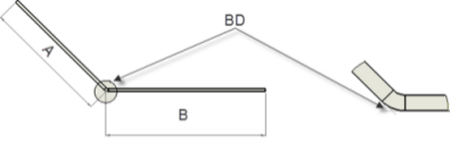

L'illustrazione seguente mostra A e B, utilizzati per calcolare la deduzione di piegatura:
L'equazione che segue viene usata per determinare la lunghezza totale piatta per i valori di deduzione di piegatura:
Lt = A + B - BD
dove:
- Lt è la lunghezza totale piatta
- BD è il valore di deduzione della piegatura
È necessario misurare la deduzione di piegatura (BD) dalla virtual sharp.
Valore del limite di tolleranza piegatura e deduzione di piegatura
È possibile specificare il limite di tolleranza piegatura o la deduzione di piegatura per tutte le piegature di lamiera immettendolo alla creazione della piegatura.

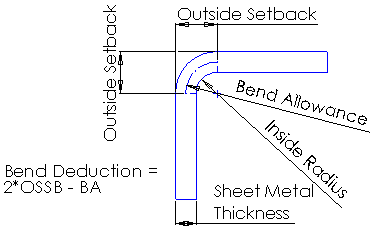

Per definizione, il limite di tolleranza piegatura è uguale alla lunghezza dell'arco della piegatura misurata lungo l'asse neutro del materiale. Di definizione, la deduzione di piegatura è la differenza tra il limite di tolleranza piegatura e due volte la transizione esterna.
