Creazione di tabelle cartiglio

  1. In una parte o un assieme, fare clic su Tabella Cartiglio (barra degli strumenti Tabella) oppure selezionare Inserisci > Tabella > Tabella Cartiglio.
  2. Nel PropertyManager:
    • Per utilizzare un modello per creare la tabella, sotto Modello tabella, fare clic su Apri modello per tabella cartiglio PM_Table_Browse_Template.gif, nella finestra di dialogo selezionare un modello e fare clic su Apri.
    • Per creare una tabella Cartiglio senza l'uso di un modello, sotto Dimensione tabella, selezionare il numero di Colonne e di Righe per la tabella.
  3. Se si crea la tabella senza l'ausilio di un modello, sotto Margine, procedere in uno dei modi seguenti:
    • Fare clic su Usa le impostazioni del documento per utilizzare le impostazioni del bordo memorizzate con la parte o l'assieme.
    • Deselezionare Usa le impostazioni del documento e selezionare uno spessore della linea per Margini esterni pulsante border_boundary.png e Margini interni pulsante border_grid.png.
  4. Fare clic su .
  5. Nell'area grafica, trascinare e fare clic per posizionare la tabella.

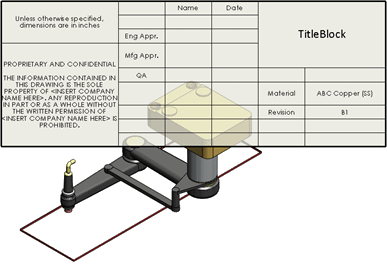

    La tabella ha un aspetto traslucido, affinché sia possibile vedere il modello.



  6. Per definire dimensioni proporzionali della tabella:
    1. Spostare il puntatore sull'angolo superiore sinistro e fare clic su .
    2. Nel PropertyManager, sotto Cambiamento di scala tabella Cartiglio, utilizzare il selettore per modificare la dimensione della tabella.
      È anche possibile cambiare i margini.
    3. Fare clic su .
    È inoltre possibile trascinare un angolo della tabella nell'area grafica per ridimensionarla, ma il carattere non cambia dimensione in modo proporzionale.
  7. Modificare la tabella con le barre degli strumenti Cella, riga e Colonna che appaiono quando si fa clic in una cella. Vedere Barra degli strumenti Cella, Riga o Colonna di tabella.
  8. Fare clic con il pulsante destro del mouse nella tabella per aprire un menu che consente di:
    • Aggiungere e manipolare colonne e righe
    • Salvare la tabella come modello
    • Aprire la tabella in una finestra distinta
    • Stampare la tabella e il modello
      Per stampare soltanto la tabella, aprirla in una finestra distinta e stamparla da tale finestra.
