Destinazione Riferimento

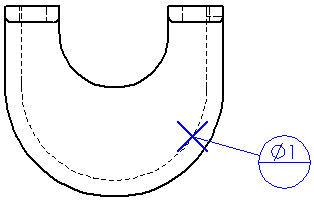

È possibile attaccare una destinazione e un simbolo Riferimento ad una faccia o bordo del modello in un documento qualsiasi.

Per creare una destinazione e simbolo Riferimento:

  1. Fare clic su Destinazione Riferimento Tool_Datum_Target_Annotation.gif nella barra degli strumenti Annotazione oppure selezionare Inserisci > Annotazioni > Destinazione Riferimento.
  2. Impostare le proprietà nel PropertyManager.

    Ad esempio:

    Simbolo Destinazione PM_Datum_Target_Symbol.gif e Area destinazione X PM_Datum_Target_Area_X.gif selezionato
  3. Fare clic nell'area grafica per posizionare la destinazione e quindi il simbolo. Si possono inserire più simboli.
    Se si è fatto clic su Nessun simbolo di destinazione PM_Datum_Target_Symbol_No.gif nel PropertyManager, fare clic solo una volta per posizionare l'annotazione.
  4. Fare clic su PM_OK.gif.
Per spostare il simbolo di destinazione Riferimento (la bollatura o il punto), selezionare il simbolo e trascinare l'elemento.
Per modificare il simbolo di destinazione Riferimento, selezionare il simbolo.
