中心線のアノテート アイテム（Centerline Annotations） 中心マークは、円の中心をマークし、図面でジオメトリ サイズを説明するアノテート アイテムです。 図面ビューに中心線を自動的にまたはマニュアルで挿入できます。 ソフトウェアにより重複する中心線は回避されます。 中心線を使用して寸法を定義する場合、延長線は自動的に短くされます。 親トピック中心マークと中心線 関連概念 中心マーク 関連資料 アセンブリ オプション（Assembly Options） ドキュメント プロパティ - 詳細設定(Document Properties - Detailing) 中心線を自動的に挿入 中心線を自動的に挿入するには: 図面ドキュメントで、オプション（Options） > ドキュメント プロパティ（Document Properties） > 詳細設定（Detailing） をクリックします。 ビューの作成時に自動的に挿入 で 中心線 を選択します。 OK をクリックします。 図面ビューを挿入します。 適切なフィーチャーに中心線が自動的に表示されます。 モデルが [大規模アセンブリ モード (Large Assembly Mode)] の場合や、構成部品の数が大規模アセンブリのスレッショルドを上回る場合は、このオプションが選択されていても、中心線は自動的に挿入されません。 中心線を手動で挿入 中心線をマニュアルで挿入するには： 図面ドキュメントで、アノテート アイテム ツールバーの中心線 (Centerline) をクリックするか、 挿入 (Insert) > アノテート アイテム (Annotations) > 中心線 (Centerline) をクリックします。 中心線 PropertyManager が表示されます。 このツールとエンティティのどちらを先に選択してもかまいません。 以下のいずれかを選択します: ２つのエッジ（平行、または平行でない） 図面ビューの２つのスケッチ セグメント（スプライン以外） 面（円筒形、円錐形、トロイド形、スイープ） グラフィックス領域のビュー フィーチャー、構成部品、またはFeatureManager デザインツリーの図面ビュー をクリックします。 例 :中心マーク寸法の適用 フィーチャー全体に中心線を挿入するには、円筒面を 1 つ選択します。各セグメントは、個別のオブジェクトで、別々に削除できます。 一つのフィーチャーに中心線を挿入するには面を一つ選択します。 適切なフィーチャーすべてに中心線を挿入するには、グラフィック領域、またはFeatureManagerデザインツリーで図面ビューを選択します。 中心線を左側の中央部から右側の中央部まで挿入するには、上部と下部のエッジを選択します。
中心線のアノテート アイテム（Centerline Annotations） 中心マークは、円の中心をマークし、図面でジオメトリ サイズを説明するアノテート アイテムです。 図面ビューに中心線を自動的にまたはマニュアルで挿入できます。 ソフトウェアにより重複する中心線は回避されます。 中心線を使用して寸法を定義する場合、延長線は自動的に短くされます。 親トピック中心マークと中心線 関連概念 中心マーク 関連資料 アセンブリ オプション（Assembly Options） ドキュメント プロパティ - 詳細設定(Document Properties - Detailing) 中心線を自動的に挿入 中心線を自動的に挿入するには: 図面ドキュメントで、オプション（Options） > ドキュメント プロパティ（Document Properties） > 詳細設定（Detailing） をクリックします。 ビューの作成時に自動的に挿入 で 中心線 を選択します。 OK をクリックします。 図面ビューを挿入します。 適切なフィーチャーに中心線が自動的に表示されます。 モデルが [大規模アセンブリ モード (Large Assembly Mode)] の場合や、構成部品の数が大規模アセンブリのスレッショルドを上回る場合は、このオプションが選択されていても、中心線は自動的に挿入されません。 中心線を手動で挿入 中心線をマニュアルで挿入するには： 図面ドキュメントで、アノテート アイテム ツールバーの中心線 (Centerline) をクリックするか、 挿入 (Insert) > アノテート アイテム (Annotations) > 中心線 (Centerline) をクリックします。 中心線 PropertyManager が表示されます。 このツールとエンティティのどちらを先に選択してもかまいません。 以下のいずれかを選択します: ２つのエッジ（平行、または平行でない） 図面ビューの２つのスケッチ セグメント（スプライン以外） 面（円筒形、円錐形、トロイド形、スイープ） グラフィックス領域のビュー フィーチャー、構成部品、またはFeatureManager デザインツリーの図面ビュー をクリックします。 例 :中心マーク寸法の適用 フィーチャー全体に中心線を挿入するには、円筒面を 1 つ選択します。各セグメントは、個別のオブジェクトで、別々に削除できます。 一つのフィーチャーに中心線を挿入するには面を一つ選択します。 適切なフィーチャーすべてに中心線を挿入するには、グラフィック領域、またはFeatureManagerデザインツリーで図面ビューを選択します。 中心線を左側の中央部から右側の中央部まで挿入するには、上部と下部のエッジを選択します。
中心線を自動的に挿入 中心線を自動的に挿入するには: 図面ドキュメントで、オプション（Options） > ドキュメント プロパティ（Document Properties） > 詳細設定（Detailing） をクリックします。 ビューの作成時に自動的に挿入 で 中心線 を選択します。 OK をクリックします。 図面ビューを挿入します。 適切なフィーチャーに中心線が自動的に表示されます。 モデルが [大規模アセンブリ モード (Large Assembly Mode)] の場合や、構成部品の数が大規模アセンブリのスレッショルドを上回る場合は、このオプションが選択されていても、中心線は自動的に挿入されません。
中心線を手動で挿入 中心線をマニュアルで挿入するには： 図面ドキュメントで、アノテート アイテム ツールバーの中心線 (Centerline) をクリックするか、 挿入 (Insert) > アノテート アイテム (Annotations) > 中心線 (Centerline) をクリックします。 中心線 PropertyManager が表示されます。 このツールとエンティティのどちらを先に選択してもかまいません。 以下のいずれかを選択します: ２つのエッジ（平行、または平行でない） 図面ビューの２つのスケッチ セグメント（スプライン以外） 面（円筒形、円錐形、トロイド形、スイープ） グラフィックス領域のビュー フィーチャー、構成部品、またはFeatureManager デザインツリーの図面ビュー をクリックします。

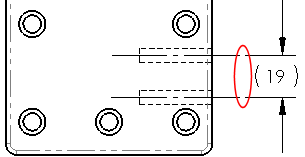

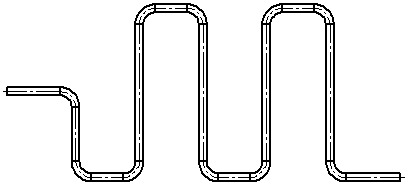

例 :中心マーク寸法の適用 フィーチャー全体に中心線を挿入するには、円筒面を 1 つ選択します。各セグメントは、個別のオブジェクトで、別々に削除できます。 一つのフィーチャーに中心線を挿入するには面を一つ選択します。 適切なフィーチャーすべてに中心線を挿入するには、グラフィック領域、またはFeatureManagerデザインツリーで図面ビューを選択します。 中心線を左側の中央部から右側の中央部まで挿入するには、上部と下部のエッジを選択します。
