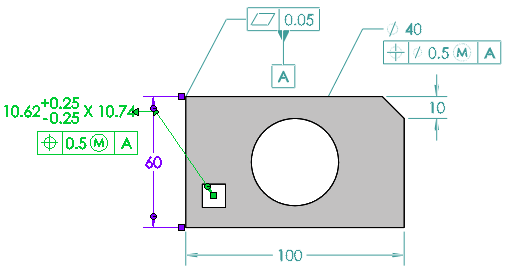

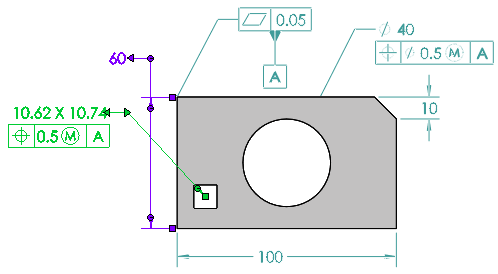

部品間での 3D PMI の比較 3D PMI 比較(3D PMI Compare)ツールを使用すると、DimXpert 注釈、参照寸法、その他の注釈を 2 つの部品ドキュメント間で比較できます。 参照ドキュメント 変更したドキュメント 部品間で 3D PMI を比較するには: ツール(Tools) > 比較(Compare) > 3D PMI をクリックします。 タスク パネルで参照ドキュメント(Reference document)と変更したドキュメント(Modified document)を選択します。 比較を実行(Run comparison)をクリックします。 目次 3D PMI 比較ツール 3D PMI 比較レポートの保存 親トピックSOLIDWORKS MBD 関連概念 モデル ベース定義の 3D ビュー モデル破断図 モデルの発行 関連タスク 動的なアノテート アイテム ビュー(Dynamic Annotation Views) テンプレートのユーザー定義化(Customizing a Template)
