部品の DimXpert

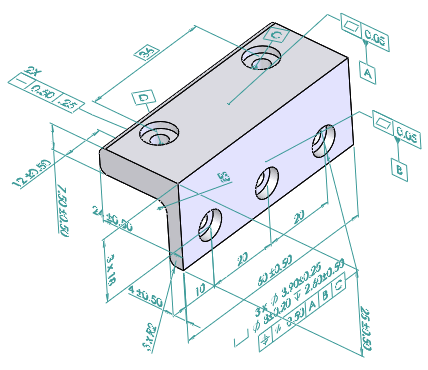

部品に対する DimXpert は、ASME Y14.41-2003 と ISO 16792:2006 に準拠した寸法と公差を部品に適用するために使うツールのセットです。この公差を使用し、TolAnalyst でアセンブリの累積公差の解析を行うことができます。また下流工程の CAM や他の公差解析、計測用アプリケーションで使用することもできます。

ツール (Tools) > オプション (Options) > ドキュメント プロパティ (Document Properties) > 設計規格 (Drafting Standard) で、全体的な設計規格 (Overall drafting standard) を ANSI (ASME) または ISO に設定します。


フィーチャー （Features）

DimXpertでのフィーチャーは、マニュファクチャリング フィーチャーを意味します。例えば、CADの世界では、「シェル」を作成しますが、製造の世界では、これは一種の「ポケット」フィーチャーを表すものです。

サポートされるマニュファクチャリング フィーチャー：

  • ボス（Boss）
  • 面取り（Chamfer）
  • 円錐（Cone）
  • 円筒（Cylinder）
  • 不連続タイプのフィーチャー
  • フィレット（Fillet）
  • 座ぐり穴
  • 皿穴
  • 単一穴
  • 交差円（Intersect circle）
  • 交差線
  • 交差面
  • 交差点（Intersect point）
  • 切欠（Notch）
  • 平面（Plane）
  • ポケット（Pocket）
  • スロット（Slot）
  • サーフェス（Surface）
  • 幅 (Width)
  • 球（Sphere）
