穴ウィザードで作成したダウエル穴にダウエル ピン記号を自動的に挿入できます。
-

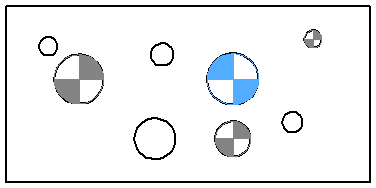

ダウエルピン記号
(アノテート アイテム ツールバー)または をクリックします。
-
自動挿入 で すべてのダウエル穴(For all dowel holes) を選択します。
- 図面ビューを選択します。
図面ビューを選択すると、ダウエル ピン記号がビューに挿入されます。
-
をクリックします。
挿入した後にダウエル ピン記号を反転するには、記号を右クリックし、記号反転をクリックします。
ビューの作成時にすべてのダウエル ピン記号を自動的に作成するようにドキュメント プロパティを設定することもできます。
- 図面で、 をクリックします。
-
ドキュメント プロパティ タブで、詳細設定 をクリックします。
-
ビューの作成時に自動的に挿入 で、次を選択します:
-
OK をクリックします。
