FeatureManager デザイン ツリーのビュー

部品ドキュメントでは、階層ではなく作成順でフィーチャーを表示するように FeatureManager デザイン ツリーを設定できます。

FeatureManager デザイン ツリーを右クリックし、ツリー表示 > フラット ツリー ビューの表示 をクリックします。 フラット ツリー ビューでは、カーブ、2D スケッチ、3D スケッチはそれらを参照しているフィーチャーに吸収されません。 代わりに、作成順に表示されます。

フラット ツリー ビューでは、ユーザー作成のフォルダを除き、通常の FeatureManager デザイン ツリーの機能をすべて使用できます。 フラット ツリー ビューでフィーチャーを並べ替えることができますが、設計意図が変更されます。

フラット ツリー ビューでは吸収されない項目があります。 次のフィーチャーは、フラット ツリー ビューでも変わらずに項目が吸収されます。

• 単一穴
• 穴ウィザードで作成された穴
• 取付ボス
• リップ/溝
• スナップ フックの溝
• ベント
• スナップ フック
• 板金フィーチャー
• ライブラリ フィーチャー
• 溶接鋼材レイアウト
• スケッチ ブロック

次の例では、標準ビューとフラット ツリー ビューで同じ部品を表示しています。

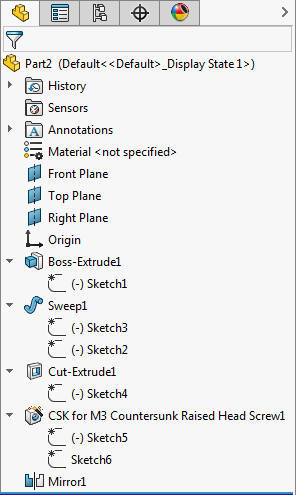

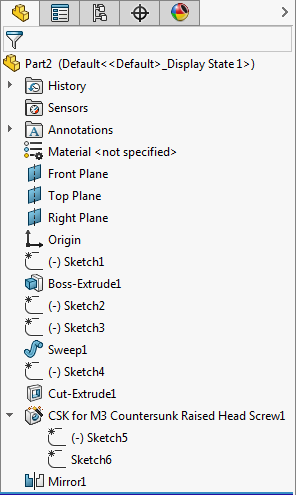

標準ビュー: 項目は階層的に表示され、スケッチはフィーチャーに吸収されます。	フラット ツリー ビュー: 項目は作成順に表示されます。例外は穴ウィザードの穴で、スケッチに吸収されます。
