定義済みビュー（Predefined Views） 定義済みビューは、方向指定ビューのように使用してビューの表示方向、位置、スケールなどを図面テンプレートで指定できます。モデルやアセンブリの参照は、後から PropertyManager の [モデル挿入 (Insert Model)] を使用して追加できます。 図面ドキュメントを定義済みビューとともに図面テンプレートとして保存できます。 親トピック標準図面ビュー（Standard Drawing Views） 関連概念 標準 3 面図（Standard 3 View） モデル ビュー 図面内のモデル破断表示 モデル相対ビュー（Relative to Model View） ドキュメント テンプレート 関連タスク 図面内の分解図（Exploded Views in Drawings） 空のビュー（Empty Views） 方向指定ビューの追加 図面ビューの削除（Deleting Views） 関連資料 モデル/事前に定義した/空の/図面ビュー PropertyManager (Model/Predefined/Empty/Drawing View PropertyManager) 図面への定義済みビューの挿入 図面に定義済みビューを挿入するには： 図面ドキュメントで、定義済みビュー (図面ツールバー) をクリックするか、挿入（Insert） > 図面ビュー（Drawing View） > 定義済みビュー（Predefined） をクリックします。 グラフィックス領域内をクリックしてビューを配置します。 PropertyManagerでオプションを設定します。 をクリックします。 挿入する際に図面ビューに必要情報を追加、または後に追加することもできます。 定義済みビューへの投影ビューの追加 定義済みビューに投影ビューを追加することもできます。 たとえば、正面ビューを挿入する場合、平面ビューと右側面ビューを投影して事前に定義した標準 3 面図を作成できます。 投影ビューは自動的に方向付けされ、元のビューと整列します。 投影ビューは定義済みビューと同じように機能します。 定義済みビューはコピーしたり貼り付けたりすることができます。 関連タスク 投影図の作成 定義済みビューに必要情報を追加 ドラッグ（Drag）：開いている部品ドキュメント、またはアセンブリ ドキュメントの FeatureManager デザインツリーからモデルを図面ドキュメントにドラッグできます。使用可能なすべての定義済みビューに必要情報が追加されます。 モデル挿入をクリックします。 定義済みビューを右クリックし、モデル挿入 を選択します。 次のいずれかを実行します: モデル挿入 PropertyManager で、ドキュメントを開く リストからモデルを選択するか、参照 をクリックしてモデル ファイルを参照します。 モデルを含むビューを選択します。 別のウィンドウでモデルをグラフィックス領域か FeatureManager デザインツリーで選択します。 をクリックすると、図面ビューとすべての関連ビュー（投影ビューなど）に必要情報が追加されます。 選択（Select）または参照（Browse）します。 定義済みビューを選択します。 PropertyManager のモデル挿入（Insert Model）で現在開かれているセッションの部品/アセンブリ（Part/Assembly）リストから名前を選択するか、参照（Browse）をクリックしてモデルのファイルまで参照します。 をクリックすると、図面ビューとすべての関連ビュー（投影ビューなど）に必要情報が追加されます。
定義済みビュー（Predefined Views） 定義済みビューは、方向指定ビューのように使用してビューの表示方向、位置、スケールなどを図面テンプレートで指定できます。モデルやアセンブリの参照は、後から PropertyManager の [モデル挿入 (Insert Model)] を使用して追加できます。 図面ドキュメントを定義済みビューとともに図面テンプレートとして保存できます。 親トピック標準図面ビュー（Standard Drawing Views） 関連概念 標準 3 面図（Standard 3 View） モデル ビュー 図面内のモデル破断表示 モデル相対ビュー（Relative to Model View） ドキュメント テンプレート 関連タスク 図面内の分解図（Exploded Views in Drawings） 空のビュー（Empty Views） 方向指定ビューの追加 図面ビューの削除（Deleting Views） 関連資料 モデル/事前に定義した/空の/図面ビュー PropertyManager (Model/Predefined/Empty/Drawing View PropertyManager) 図面への定義済みビューの挿入 図面に定義済みビューを挿入するには： 図面ドキュメントで、定義済みビュー (図面ツールバー) をクリックするか、挿入（Insert） > 図面ビュー（Drawing View） > 定義済みビュー（Predefined） をクリックします。 グラフィックス領域内をクリックしてビューを配置します。 PropertyManagerでオプションを設定します。 をクリックします。 挿入する際に図面ビューに必要情報を追加、または後に追加することもできます。 定義済みビューへの投影ビューの追加 定義済みビューに投影ビューを追加することもできます。 たとえば、正面ビューを挿入する場合、平面ビューと右側面ビューを投影して事前に定義した標準 3 面図を作成できます。 投影ビューは自動的に方向付けされ、元のビューと整列します。 投影ビューは定義済みビューと同じように機能します。 定義済みビューはコピーしたり貼り付けたりすることができます。 関連タスク 投影図の作成 定義済みビューに必要情報を追加 ドラッグ（Drag）：開いている部品ドキュメント、またはアセンブリ ドキュメントの FeatureManager デザインツリーからモデルを図面ドキュメントにドラッグできます。使用可能なすべての定義済みビューに必要情報が追加されます。 モデル挿入をクリックします。 定義済みビューを右クリックし、モデル挿入 を選択します。 次のいずれかを実行します: モデル挿入 PropertyManager で、ドキュメントを開く リストからモデルを選択するか、参照 をクリックしてモデル ファイルを参照します。 モデルを含むビューを選択します。 別のウィンドウでモデルをグラフィックス領域か FeatureManager デザインツリーで選択します。 をクリックすると、図面ビューとすべての関連ビュー（投影ビューなど）に必要情報が追加されます。 選択（Select）または参照（Browse）します。 定義済みビューを選択します。 PropertyManager のモデル挿入（Insert Model）で現在開かれているセッションの部品/アセンブリ（Part/Assembly）リストから名前を選択するか、参照（Browse）をクリックしてモデルのファイルまで参照します。 をクリックすると、図面ビューとすべての関連ビュー（投影ビューなど）に必要情報が追加されます。
図面への定義済みビューの挿入 図面に定義済みビューを挿入するには： 図面ドキュメントで、定義済みビュー (図面ツールバー) をクリックするか、挿入（Insert） > 図面ビュー（Drawing View） > 定義済みビュー（Predefined） をクリックします。 グラフィックス領域内をクリックしてビューを配置します。 PropertyManagerでオプションを設定します。 をクリックします。 挿入する際に図面ビューに必要情報を追加、または後に追加することもできます。

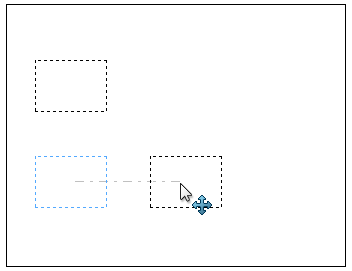

定義済みビューへの投影ビューの追加 定義済みビューに投影ビューを追加することもできます。 たとえば、正面ビューを挿入する場合、平面ビューと右側面ビューを投影して事前に定義した標準 3 面図を作成できます。 投影ビューは自動的に方向付けされ、元のビューと整列します。 投影ビューは定義済みビューと同じように機能します。 定義済みビューはコピーしたり貼り付けたりすることができます。 関連タスク 投影図の作成
定義済みビューに必要情報を追加 ドラッグ（Drag）：開いている部品ドキュメント、またはアセンブリ ドキュメントの FeatureManager デザインツリーからモデルを図面ドキュメントにドラッグできます。使用可能なすべての定義済みビューに必要情報が追加されます。 モデル挿入をクリックします。 定義済みビューを右クリックし、モデル挿入 を選択します。 次のいずれかを実行します: モデル挿入 PropertyManager で、ドキュメントを開く リストからモデルを選択するか、参照 をクリックしてモデル ファイルを参照します。 モデルを含むビューを選択します。 別のウィンドウでモデルをグラフィックス領域か FeatureManager デザインツリーで選択します。 をクリックすると、図面ビューとすべての関連ビュー（投影ビューなど）に必要情報が追加されます。 選択（Select）または参照（Browse）します。 定義済みビューを選択します。 PropertyManager のモデル挿入（Insert Model）で現在開かれているセッションの部品/アセンブリ（Part/Assembly）リストから名前を選択するか、参照（Browse）をクリックしてモデルのファイルまで参照します。 をクリックすると、図面ビューとすべての関連ビュー（投影ビューなど）に必要情報が追加されます。
