BOM 탭으로 명명된 BOM을 봅니다. 계산된 BOM과 SOLIDWORKS BOM으로부터 명명된 BOM을 저장할 수 있습니다.
계산된 BOM을 표시하는 방법

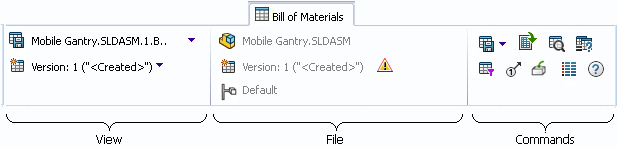

로컬 파일 볼트에서 SOLIDWORKS 어셈블리 또는 도면을 선택합니다. BOM 탭에서 BOM에 대해 명명된 BOM
아이콘이나 SOLIDWORKS BOM
아이콘을 선택합니다.
파일(F)
명명된 BOM과 관련된 파일에 관한 정보.
|
원본
|
(읽기 전용) 명명된 BOM과 관련된 어셈블리 또는 도면. |
|
소스 버전
|
(읽기전용) 관련 파일의 버전. 텍스트 필드 끝 부분에 있는 원본 버전 업데이트 아이콘이
 으로 표시되면 보다 최근 버전의 원본 파일이 존재함을 나타내므로, 이 원본 파일과 일치시키기 위해 명명된 BOM 데이터를 업데이트할 수 있습니다.
원본 버전 업데이트 아이콘은 명명된 BOM이 덮어쓴 버전의 원본 파일과 연결된 경우  으로 표시됩니다.
아이콘이  로 표시되는 경우 명명된 BOM이 원본 파일의 최근 버전을 근거로 합니다.
|
|
설정
|
(읽기전용) 관련 파일의 설정. |
BOM 테이블 속성
명명된 BOM은 테이블이 파생된 BOM과 같은 열 설정을 가집니다. 기본 BOM 열입니다. 관리자가 다른 열이 표시된 BOM 템플릿을 설정했을 수 있습니다.
|
파일 이름
|
어셈블리 부품의 파일명. |
|
설정
|
어셈블리의 설정명. |
|
품번
|
부품에 정의된 품번. |
|
수량
|
이 설정의 부품 수량. |
|
상태
|
SOLIDWORKS PDM 내 부품 파일의 상태. |
|
설명
|
파일에 대한 부품 설명. |
|
수정본
|
SOLIDWORKS PDM 내 부품 파일의 수정본 번호. |
바로가기 메뉴
명명된 BOM을 더욱 간편하게 편집할 수 있도록 해 주는 BOM 테이블의 바로가기 메뉴입니다.
열 머리글을 오른쪽 클릭하고 코멘트에 액세스하여 열 레이아웃을 수정할 수 있습니다.
|
삽입점(N)
|
열 오른쪽 또는 열 왼쪽을 선택하여 열을 삽입할 수 있습니다. |
|
열 숨기기
|
선택한 열을 숨깁니다. |
|
열 숨기기 취소
|
선택한 열을 나열하고 선택한 열의 숨기기를 취소합니다. |
|
모두 숨기기 취소
|
숨겨진 모든 열을 표시합니다. |
|
열 업데이트
|
BOM 업데이트 대화 상자를 표시합니다. 여기서는 선택한 열의 이름, 정렬, 기본 너비를 수정할 수 있습니다. |
|
열 삭제
|
BOM에 추가된 열을 삭제합니다. 추가된 열은  에 의해 식별됩니다.
|
BOM 목록을 오른쪽 클릭하여 파일을 선택하고 다음 명령을 표시합니다.
|
새 창에서 찾아보기
|
새 Explorer 창을 엽니다. 이때 선택한 파일이 새 창의 맨 위 창에서 선택한 파일로 표시됩니다. |
|
찾아보기
|
오른쪽 창의 상단 섹션에서 초점을 선택한 파일로 변경합니다. 선택한 파일이 도면 또는 어셈블리일 경우 이 파일의 BOM이 표시됩니다. |
|
축소판 미리보기 크기 변경
|
축소판 미리보기의 크기를 작게, 보통 또는 크게로 변경합니다. 기본적으로 보통이 선택됩니다. 한 테이블에서 크기를 선택하면 SOLIDWORKS PDM이(가) 같은 크기를 해당 테이블과 탭에 적용합니다. SOLIDWORKS 형식이 아닌 파일의 축소판 미리보기는 보통 또는 크게를 선택할 경우 분명하지 않을 수 있습니다
|
|
삽입점(N)
|
BOM에 빈 행을 삽입합니다.- 행 아래는 선택한 행 위에 새 행을 동일한 계층 구조 레벨에 삽입합니다.
- 행 위는 선택한 행 아래에 새 행을 동일한 계층 구조 레벨에 삽입합니다.
- 종속 행은 선택한 행 아래에 선택한 행의 하위 계층 구조로 삽입합니다.
|
|
복사
|
선택한 행을 복사합니다. |
|
붙여넣기
|
행을 복사한 경우 커서 위치에 복사한 행을 붙여넣습니다. |
|
삭제
|
선택한 행을 삭제합니다. 추가한 행에만 사용할 수 있습니다.
|
|
열 숨기기
|
선택한 행을 숨깁니다. |
|
열 숨기기 취소
|
선택한 행을 나열하고 선택한 행의 숨기기를 취소합니다. |
|
모두 숨기기 취소
|
숨겨진 모든 행을 표시합니다. |
