BOM 탭을 사용해서 용접 파트의 용접구조물 목록이나 용접 BOM을 봅니다.
용접구조물 BOM에 용접 파트의 부품과 총 부품 길이가 나열됩니다. 용접구조물 테이블에 각 부품의 절단 길이와 수량이 포함됩니다.
용접구조물 목록이나 용접 BOM을 수정하고 명명된 BOM으로 저장할 수 없습니다. 용접 구조물 목록이나 용접 BOM을 .csv 파일로 열 수 있습니다.
용접구조물 테이블 또는 용접구조물 BOM을 표시하는 방법
멀티바디 파트를 선택합니다. BOM 탭에서 BOM에 대해 용접구조물 테이블
또는 용접 BOM
을 선택합니다.

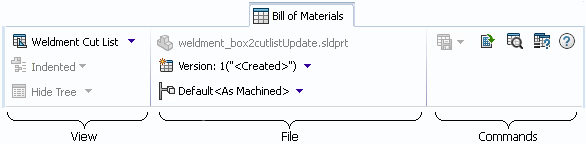

용접 BOM과 용접구조물 테이블의 BOM 도구 모음 레이아웃은 동일합니다.
뷰
|
BOM
|
선택한 BOM 유형, 용접구조물 테이블 또는 용접 BOM . |
파일(F)
| 원본 |
(읽기전용) 용접 파트 파일 이름. |
|
파일 버전
|
파일 버전 |
|
설정
|
설정명 |
BOM 테이블 속성
용접구조물 테이블과 용접 BOM의 열과 서식은 SOLIDWORKS PDM 관리자가 작성한 BOM 템플릿에 정의되어 있습니다.
