전개된 라우팅 중심
|
|
라우팅 스케치 선분의 두 점 사이에 있는 전개된 라우팅 중심의 위치를 변경합니다. |
|
선분
|
|
편집할 선택된 선, 자유곡선, 또는 호 선분을 지정합니다. |
|
직선화(S)
|
|
선택한 자유 곡선 또는 호 선분으로 지정한 각도로 곧게 폅니다. 교정할 라우팅 요소가 그래픽 영역에서 강조 표시됩니다.  |
|
반대 방향
|
|
교정이 적용된 방향을 반대로 바꿉니다. |
|
전체 배관선에 적용
|
|
배관선의 모든 가지관(branches)을 교정합니다. |
|
굽힘 추가
|
|

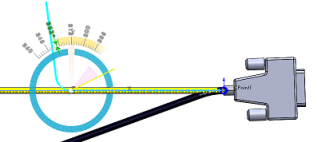

선택한 선분의 위치(백분율), 반경, 굽힘 각도를 지정합니다. 트라이어드나 Property Manager를 사용하여 굽힘을 추가할 수 있습니다.  |
|
각도 조정
|
|
선택한 선 또는 호 선분의 각도를 지정합니다. 트라이어드나 Property Manager를 사용하여 각도를 추가할 수 있습니다. |
|
수평 뒤집기 \ 수직
|
|
라우팅 요소를 전개된 라우팅 중심을 기준으로 수평 또는 수직으로 뒤집습니다. |
|
전개 조정
|
|
전개 세그먼트를 조정 또는 배치할 수 있습니다. |
|
위치 비율 편집
|
|
선택한 선 또는 호 선분의 편집 위치를 지정합니다. 그래픽 영역에서 선분을 따라 편집 위치를 드래그할 수 있습니다.
|
|
반경
|
|
선택한 선분의 반경을 지정합니다. |
|
굽힘 각도
|
|
선택한 선분을 수평으로 만드는 굽힘 각도를 지정합니다. |
|
각도
|
|
선택한 선분을 수평으로 만드는 각도를 지정합니다. |
|
적용(A)
|
|
선택한 선분에 편집 사항을 적용합니다. |
