Właściwości specyficzne dla części arkusza blachy są obliczane i wyświetlane w oknie dialogowym Właściwości Listy elementów ciętych.
Niektóre z obliczanych właściwości bazują na ramce granicznej, czyli najmniejszym prostokącie, w którym może zmieścić się rozłożony model. Można ustawić kierunek ziarnistości, aby określić najmniejszy prostokąt wyrównywany z kierunkiem ziarnistości, aby dopasować do rozłożonego modelu (patrz Menedżer właściwości PropertyManager rozłożony model ).
Ramka graniczna jest reprezentowana przez szkic po rozłożeniu części arkusza blachy i znajduje się w drzewie operacji FeatureManager poniżej wpisu Rozłożony model Rozłożony model
. Dla dowolnego elementu listy elementów ciętych można również utworzyć ramkę graniczną na liście elementów ciętych, niezależnie od typu bryły lub obiektów arkusza blachy w elemencie listy elementów ciętych.

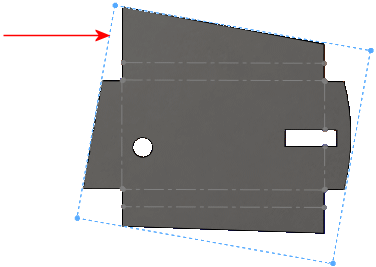

Przykład szkicu ramki granicznej w rozłożonym modelu:
W częściach arkusza blachy obliczane są następujące właściwości:
|
Długość pola ograniczającego
|
Najdłuższy bok ramki granicznej |
|
Szerokość pola ograniczającego
|
Najkrótszy bok ramki granicznej |
|
Grubość arkusza blachy
|
|
|
Obszar ramki granicznej
|
Długość pola ograniczającego x Szerokość pola ograniczającego |
|
Obszar pola ograniczającego-Obszar rzeczywisty
|
Pole rozłożonego modelu z wyłączeniem wycięć na wylot |
|
Długość cięcia-Zewnętrzna
|
Zewnętrzny obwód rozłożonego modelu (rzeczywisty), używany do obliczania czasu cięcia przy użyciu maszyny |
|
Długość cięcia-Wewnętrzna
|
Suma obwodów wewnętrznych pętli i wycięć |
|
Wycięcia
|
Zamknięte wycięcia (otwory na wylot) w rozłożonym modelu, używane do obliczania czasu bezczynności maszyny |
|
Zgięcia
|
Liczba zgięć w części |
|
Naddatek materiału
|
Podstawa dla obliczenia rozłożonego modelu |
|
Materiał
|
|
|
Masa
|
|
|
Opis
|
|
|
Promień zgięcia
|
|
|
Wykończenie powierzchni
|
|
|
Waga
|
Oblicza masę (masa na podstawie złożonej masy) lub masę rozłożoną (masa na podstawie rozłożonego modelu) |
