Edytowanie notatki i pozycja notatki

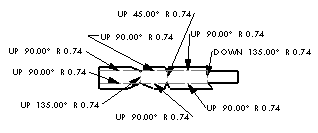

Aby dodać i ustawić notatki zgięcia arkusza blachy, należy:

  1. Kliknąć Utwórz rysunek z części/złożenia tool_Make_Drawing_Standard.gif (pasek narzędzi Standard).
  2. Otworzyć arkusz rysunku.
  3. Kliknąć menu Narzędzia > Opcje > Właściwości dokumentu > Arkusz blachy.
  4. W oknie dialogowym, w obszarze Notatki zgięcia, wybrać Wyświetlaj notatki zgięcia arkusza blachy.
  5. W Palecie widoków, przeciągnąć widok rozłożonego modelu do obszaru graficznego.
  6. Kliknąć .
    Jeżeli czcionka jest zbyt duża, należy wybrać polem notatki zgięcia, a w menedżerze właściwości PropertyManager, w części Format tekstu usunąć zaznaczenie opcji Użyj czcionki dokumentu, kliknąć Czcionka i zmienić jej rozmiar.
  7. Wybrać indywidualnie notatki zgięcia, aby:
    • Przeciągnąć do położenia zapewniającego ich czytelność
    • Obrócić notatkę
    • Dodać linie wiodące
    Nie można indywidualnie usuwać notatek zgięcia, lecz można kliknąć prawym przyciskiem myszy daną notatkę zgięcia i wybrać opcję Ukryj.
    Jeżeli klikniemy opcję Odwróć widok w menedżerze właściwości PropertyManager lub poddamy edycji operację rozłożonego modelu i zmienimy Nieruchomą ścianę na odwrotną stronę, notatki linii zgięcia arkusza blachy dla kierunków GÓRA lub DÓŁ zostaną odwrócone, aby odzwierciedlić tą zmianę.
    flip_view_down.gif flip_view_up.gif
