Wyciąganie cieniowanych konturów szkicu

Aby wyciągnąć cieniowane kontury szkicu:

  1. W trybie szkicu kliknąć Cieniowane kontury szkicu (pasek narzędzi Szkic) lub Narzędzia > Ustawienia szkicu > Cieniowane kontury szkicu .
    Użyć opcji Cieniowane kontury szkicu, aby wyłączyć narzędzie.
  2. Utworzyć szkic zawierający wiele konturów podrzędnych.

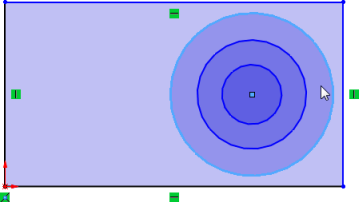

  3. Kliknąć dowolny podkontur elementu szkicu i przeciągnąć go.
    Cały element szkicu zostanie przeniesiony.

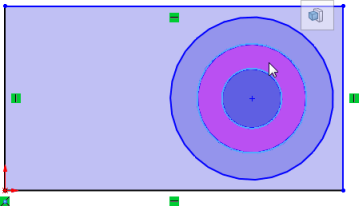

  4. Nacisnąć klawisz Alt i kliknąć zacieniony obszar.
    Narzędzie Wyciągnięcie dodania/bazy pojawi się na kontekstowym pasku narzędzi.
  5. Kliknąć Wyciągnięcie dodania/bazy.
  6. Skonfigurować ustawienia w menedżerze właściwości PropertyManager i kliknąć .
    Cieniowany obszar jest wyciągnięty.
