Wyświetlanie podglądu obszarów i usuwanie obszarów

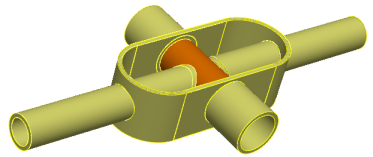

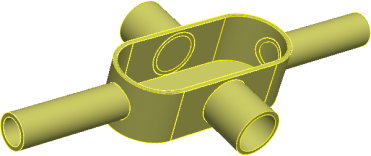

W tym przykładzie przedstawiono opcje podglądu dostępne dla narzędzia Przecięcie.

Aby usunąć obszary przy użyciu narzędzia Przecięcie:

  1. Po otwarciu części kliknąć Przecięcie (pasek narzędzi Operacje) lub Wstaw > Operacje > Przecięcie.
  2. W menedżerze właściwości PropertyManager należy wykonać następujące czynności:
    1. W wysuwanym drzewie operacji FeatureManager wybrać parametry Shell 1, Extrude-Thin1 i Extrude-Thin2 dla opcji Bryły, powierzchnie lub płaszczyzny do przecięcia.
    2. Kliknąć Utwórz oba i Przecięcie.
    Program wypełni obszar Lista regionów.
  3. W obszarze Opcje podglądu kliknąć opcję Pokaż obszary uwzględnione i wykluczone.
  4. W obszarze graficznym wybrać wewnętrzną rurę.

    Zaznaczona rura zostanie usunięta z podglądu. Ponadto obszar odpowiadający rurze zostanie wybrany w sekcji Lista regionów.

  5. W obszarze Lista regionów wybrać Region 14 i Region 15.

    Rury zostaną podświetlone w podglądzie.

  6. Zaznaczyć w obszarze graficznym wszystkie rury wewnątrz skorupy, aby znikły z podglądu.

  7. W menedżerze właściwości PropertyManager, w obszarze Opcje podglądu, kliknąć opcję Pokaż obszary wykluczone.

  8. Kliknąć Pokaż obszary uwzględnione i wykluczone.

  9. Kliknąć Odwróć wybór.

  10. Kliknąć .
