| Zastosuj MMC (stan przedmiotu przy wymiarach max mat) do operacji baz pomiarowych rozmiaru |
Definiuje, czy symbol MMC jest umieszczany w polach bazy pomiarowej gdy baza pomiarowa jest operacją rozmiaru.
|
| Użyj jako pierwszorzędne bazy pomiarowe gtol formowania |
Ustawia wartość i typ tolerancji formy, które są stosowane do pierwszorzędnych baz pomiarowych. DimXpert Wymiarów wykorzystuje tą opcję, gdy pierwszorzędna baza pomiarowa jest płaszczyzną. W takim przypadku stosowana jest tolerancja płaskości.

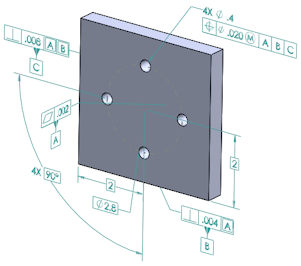

Ukazany schemat wymiaru został utworzony przy pomocy narzędzia Schemat autowymiarowania, z wykorzystaniem bazy pomiarowej A jako pierwszorzędnej bazy pomiarowej. Zauważmy tolerancję płaskości zastosowaną do bazy pomiarowej A.
|
| Użyj jako drugorzędne bazy pomiarowe: gtol orientacji i położenia |
Ustawia wartość dla tolerancji orientacji i lokalizacji, które są stosowane do drugorzędnych baz pomiarowych.
Ukazany schemat wymiaru został utworzony przy pomocy narzędzia Schemat autowymiarowania, z wykorzystaniem bazy pomiarowej A jako pierwszorzędnej bazy pomiarowej oraz bazy pomiarowej B jako drugorzędnej bazy pomiarowej. Zauważmy tolerancję prostopadłości zastosowaną do bazy pomiarowej B względem bazy pomiarowej A.
|
| Użyj jako trzeciorzędne bazy pomiarowe gtol orientacji i położenia |
Ustawia wartość dla tolerancji orientacji i lokalizacji, które są stosowane do trzeciorzędnych baz pomiarowych.
Ukazany schemat wymiaru został utworzony przy pomocy narzędzia Schemat autowymiarowania, z wykorzystaniem bazy pomiarowej A jako pierwszorzędnej bazy pomiarowej, bazy pomiarowej B jako drugorzędnej bazy pomiarowej oraz bazy pomiarowej C jako trzeciorzędnej bazy pomiarowej. Zauważmy tolerancję pozycji zastosowaną do bazy pomiarowej C względem bazy pomiarowej A i B.
|
| Wymiary podstawowe |
Opcja wymiarów podstawowych służy do włączania lub wyłączania tworzenia wymiarów podstawowych oraz wybierania użycia schematów wymiarów Łańcuch, Linia bazowa lub Kołowy. Opcja ta ma zastosowanie do tolerancji pozycji utworzonych przy użyciu poleceń Schemat autowymiarowania, Tolerancja położenia i kształtu oraz Odtwórz podstawowe wymiary. Podstawowe wymiary mogą zostać utworzone automatycznie w większości przypadków podczas stosowania tolerancji pozycji położenia i kształtu do operacji pogłębień walcowych, pogłębień stożkowych, walców, wrębów, otworów prostych i szczelin.
|
Łańcuch
|
Tworzy wymiary łańcuchowe pomiędzy równoległymi operacjami szyku. Gdy operacje nie są równoległe, używane są wymiary linii bazowej.
|
|
Linia bazowa
|
Tworzy wymiary linii bazowej, które mogą być stosowane do dowolnego szyku, bez względu na wzajemną orientację. W tym przykładzie operacje w szyku nie są wszystkie równoległe.
|
|
Biegunowy
|
Tworzy biegunowe wymiary pomiędzy szykami otworów, stożków, pogłębień walcowych i otworów pogłębienia stożkowego. Określić minimalną liczbę otworów dla szyku.
|
Podstawowe wymiary są tworzone tylko wtedy, gdy mogą zostać umieszczone prostopadle do płaszczyzny lub osi operacji. W ukazanym przykładzie, podstawowe wymiary nie są tworzone, ponieważ wręby nie są równoległe do siebie, ani do którejkolwiek z płaszczyzn baz pomiarowych.  Polecenie Odtwórz podstawowe wymiary służy to tworzenia lub naprawiania schematu podstawowych wymiarów dla danej tolerancji pozycji położenia i kształtu. Zobacz temat Odtwarzanie podstawowych wymiarów, aby uzyskać szczegółowe informacje. Na przykład: jeżeli nastąpi zmodyfikowanie szyku poprzez dodanie lub usunięcie otworów, schemat podstawowych wymiarów może nie zostać zaktualizowany zgodnie z wymaganiami. Uruchomienie tego polecenia pozwala go naprawić. Po uruchomieniu tego polecenia DimXpert Wymiarów stosuje schemat wymiaru, Linia bazowa lub Łańcuch, który został ustawiony w części .
 |
| Wymiarowanie łańcuchowe zastosowane do szyku otworów. |
 |
| Linia bazowa |
 |
| Biegunowy |
|
| Pozycja |
Definiuje wartości tolerancji i kryteria do zastosowania podczas tworzenia tolerancji pozycji.
|
Przy wymiarach max mat (MMC)
|
Umieszcza MMC (stan przedmiotu przy wymiarach max mat) w przedziale Tolerancja 1 ramki regulacji operacji, jeżeli ma to zastosowanie.
|
|
Kompozyt
|
Tworzy tolerancje pozycji kompozytowej.
Usunięcie zaznaczenia opcji Kompozyt tworzy jednosegmentowe tolerancje pozycji.  |
|
| Profil powierzchni |
Definiuje wartości tolerancji i kryteria do zastosowania podczas tworzenia tolerancji profilu powierzchni.
|
Kompozyt
|
Tworzy tolerancje profilu kompozytowego. Usunięcie zaznaczenia opcji Kompozyt tworzy jednosegmentowe tolerancje profilu.  |
|
| Bicie |
Definiuje tolerancję do zastosowania podczas tworzenia tolerancji bicia. Tolerancje bicia są tworzone tylko wtedy, gdy Typ części schematu autowymiarowania jest Toczona a Typ tolerancji jest Geometryczny. |
