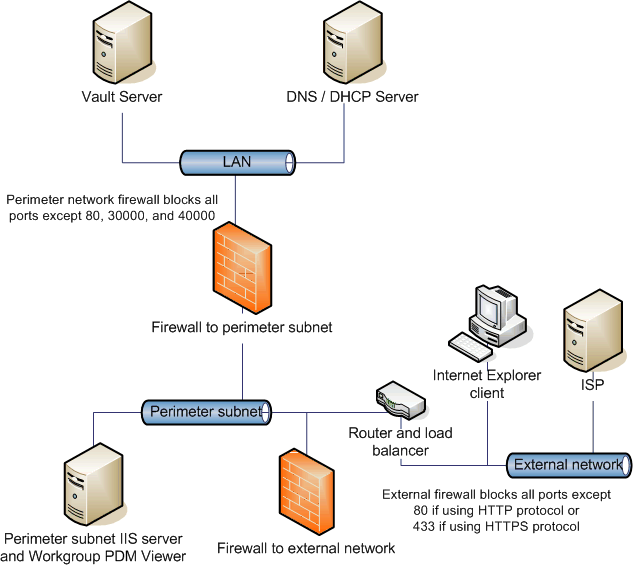

A configuração de rede mostra um servidor de rede de perímetro configurado em uma sub-rede de perímetro e suas comunicações com as redes interna e externa.
O servidor de rede de perímetro se comunica com a LAN por meio de um firewall interno. Ele se comunica com a rede externa por meio de um firewall externo, um router e um cluster de balanceadores de carga.
O cliente Internet Explorer se conecta ao servidor Workgroup PDM Viewer/IIS pela porta 80 (ou 443 se configurado para usar SSL). O Workgroup PDM Viewer em seguida se conecta ao servidor do vault usando portas 30000 ou 40000. O servidor do vault envia as informações solicitadas de volta ao Workgroup PDM Viewer, que então transmite de volta as informações ao cliente Internet Explorer.
O servidor Web de rede de perímetro tem dois endereços IP:
- O endereço IP interno na LAN
- O endereço IP público fornecido pelo ISP
O servidor Web na rede de perímetro está localizado atrás de um cluster de balanceadores de carga. Embora você possa acessar diretamente o servidor Web para executar tarefas administrativas, todo o tráfego de serviços da web para os servidores na rede de perímetro é processado por meio dos balanceadores de carga.
Os balanceadores de carga convertem o endereço IP do hardware do servidor em um IP virtual (VIP) no segmento da rede que é exposto ao público. Se você navegar até o URL do VIP ou do servidor Web estando conectado à rede, poderá ver o site.
O firewall externo converte o VIP do balanceador de carga em um endereço público roteável.
