O atrito, uma força de resistência que ocorre em juntas e entre peças em contato, é calculado com base nos coeficientes estático e dinâmico de atrito e na força normal atuando na peça.
O atrito em posicionamentos é mais complexo porque o tamanho da área de contato pode afetar a magnitude do atrito.
Atrito de posicionamentos
Você pode especificar o atrito de juntas na guia Análise do PropertyManager de Posicionamento. Esta é uma força de resistência ao deslize das superfícies de peças que precisa ser superada para que as peças se movam em relação uma á outra. Ela se desenvolve devido ao contato entre as superfícies e as cargas que atual na conexão. O atrito de junta considera o atrito padrão entre corpos, além de aspectos como a geometria da junta, para determinar as forças líquidas de atrito em ação.
O modelo de atrito de posicionamento do SOLIDWORKS Motion usa uma combinação de informações dimensionais e um coeficiente de atrito. Você pode inserir o coeficiente de atrito ou pode deixar o SOLIDWORKS Motion calcular este valor com base nas suas opções de materiais.
O atrito de posicionamento é modelado como o atrito de Coulomb e representa somente o atrito dinâmico na junta.
Atrito de contato
Você pode atribuir o atrito de contato (que ocorre entre dois corpos em contato) no PropertyManager de Contatos. As velocidades e coeficientes do atrito são atribuídos automaticamente, com base nos materiais que você definir para cada conjunto de contato. Contudo, eles podem não ser os parâmetros mais apropriados com base na dinâmica do modelo. Se necessário, você pode definir manualmente estes coeficientes.
O SOLIDWORKS Motion usa o método de atrito de Coulomb e ajusta uma curva suave aos parâmetros de atrito para solucionar a força de atrito.

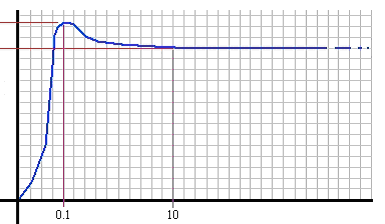

Neste exemplo, são usados os parâmetros de atrito predeterminados para aço seco em contato com aço seco.
Velocidade de transição de atrito dinâmico: 10,16 mm/s
Coeficiente de atrito dinâmico: 0,25
Velocidade de transição de atrito estático: 0,1 mm/s
Coeficiente de atrito estático: 0,30
| |
Força de atrito
|
|
Estático
Dinâmico
|
 |
|
Força (N)
|
| |
Velocidade (mm/s)
|
No método de atrito de Coulomb, as forças de atrito são calculadas com base em quatro constantes:
|
Velocidade de atrito dinâmica
|
A velocidade com que o atrito dinâmico se torna constante.
|
|
Coeficiente de atrito dinâmico
|
A constante usada para calcular as forças de atrito uma vez que o corpo não mais está em descanso.
|
|
|
Velocidade de atrito estático: A velocidade com que ocorre a transição entre um componente estacionário e um componente em movimento.
|
|
Velocidade de atrito estática
|
A velocidade com que ocorre a transição entre um componente estacionário e um componente em movimento.
|
|
Coeficiente de atrito estático
|
A constante usada para calcular a força necessária para vencer o atrito quando o corpo está em descanso.
|
Para editar os parâmetros de velocidade e coeficiente, desmarque Material no PropertyManager de Contato.
