Nos esboços 2D, toda a geometria é projetada no plano que você selecionou para criar o esboço. As arestas de silhueta se tornam entidades planas, de modo que, em determinados ângulos, os filetes e os cilindros são exibidos como arcos e linhas.
No esboço a seguir, embora você não veja a normal em relação ao plano de esboço, ainda é possível perceber como o modelo está projetado no plano de esboço.
Em um esboço 2D, a geometria do modelo é projetada no plano de esboço dessa maneira.

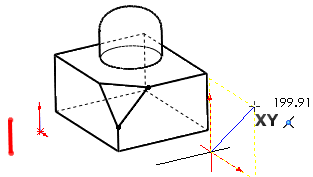

No esboço a seguir, o esboço 3D em vermelho (criado em uma das arestas do chanfro) é uma aresta de modelo não paralela ao plano de esboço 2D. O esboço 2D em vermelho é um projeção do esboço 3D.
No esboço 2D, é possível esboçar uma linha paralela a outras linhas e adicionar extremidades coincidentes. Entretanto, paralelo e coincidente se referem à aresta projetada e não à real. O esboço 2D em azul representa essa condição. A extremidade da linha não coincide com a aresta do modelo real e a linha não é paralela a ele.
No esboço 3D, tais projeções não existem. Se for adicionada uma relação paralela ao esboço 3D vermelho, ela será paralela no espaço 3D.
Nos esboços 3D com contornos aninhados, é possível selecionar os limites internos, mas seus perfis não são subtraídos de toda a extrusão como no caso dos esboços 2D.
