Relações de esboço em esboços 3D

Muitas relações de esboços 2D estão disponíveis para esboços 3D.

Relações de esboço adicionais com suporte para esboços 3D incluem:
  • Relações perpendiculares entre uma linha através de um ponto em uma superfície.
  • Relações entre entidades de esboço 3D criadas em um plano de esboço, e entidades 3D criadas em outros planos de esboço.
  • Relações simétricas a uma linha entre esboços 3D criados no mesmo plano.
    symmetric-relation_2D_on_3D_plane01.gif symmetric-relation_2D_on_3D_plane02.gif
    Nenhuma relação aplicada Relações simétricas aplicadas

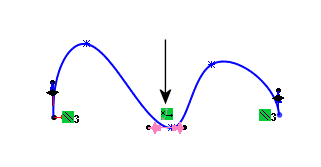

  • Relações com alças de manipulação de spline, como ao longo de um eixo ou entre alças.
    Relação ao longo do eixo Y realçada
  • Relações de ponto médio.
  • Relações iguais.
  • Relações de tangente ou curvatura igual entre faces e splines.
  • Relações entre arcos e outras entidades de esboço.
  • Relações entre arcos como concêntrica, tangente ou igual.
  • Relações Normal a, aplicadas entre uma linha e um plano, ou entre dois pontos e um plano.
    Em um esboço 3D você pode esboçar entidades ao longo dos eixos global X, global Y ou global Z.
    relations_01.gif relations_02.gif relations_03.gif
    Arco com linha perpendicular criada em planos perpendiculares Arco com linha tangente e perpendicular ao ponto médio entre entidades Arcos iguais criados em planos perpendiculares
  • Relações concêntricas e perpendiculares entre um cone e uma linha de esboço 3D.
    constraints_3D_line_cone_01.gif constraints_3D_line_cone_02.gif constraints_3D_line_cone_03.gif
    Entidade cônica e linha de esboço 3D Relação concêntrica entre entidades Relação perpendicular entre entidades
