Exibição dos resultados do SOLIDWORKS Simulation na área de gráficos

Você pode exibir os resultados do SOLIDWORKS Simulation na área de gráficos do SOLIDWORKS juntamente com outros componentes ou corpos do modelo que não são parte da simulação.

1. Abra uma montagem que tem um estudo de simulação salvo com ela.


2. Clique na guia Static 1.
3. Na árvore de estudos do Simulation, clique com o botão direito em Static 1 /> e clique em Run.
4. Clique na guia Model.
5. Clique em Simulation Display (barra de ferramentas View) ou em View > Display > Simulation Display .
   Se a caixa de diálogo Simulation Display aparecer, clique em OK.
6. No PropertyManager:
   1. Em Selected Result, selecione o item que deseja exibir.
   2. Clique em .

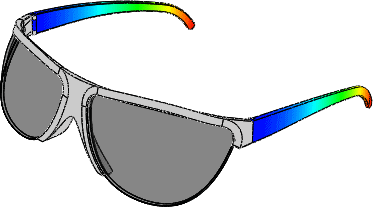

      A montagem é exibida com os resultados da simulação em seu contexto.


   O comando Exibição do Simulation só lista as plotagens de resultados dos estudos cujos dados de simulação foram todos carregados. Para carregar todos os dados de simulação, clique em Simulation > Opções > Opções do sistema > Geral e selecione Carregar todos os estudos do Simulation ao abrir um modelo (requer mais tempo para abrir um modelo). Outra opção para carregar dados de simulação de um estudo específico é clicar em guias de simulação individuais.
