Compartilhar esboços

É possível usar o mesmo esboço para criar diferentes recursos.

Para criar diferentes recursos com o mesmo esboço:

  1. Crie um esboço.
  2. Crie um recurso a partir do esboço.
  3. Na árvore de projetos do FeatureManager, selecione o mesmo esboço usado para criar o primeiro recurso.
  4. Crie um segundo recurso a partir do esboço.
    É possível adicionar outros esboços, conforme necessário, para criar os recursos. Por exemplo, se um recurso for uma extrusão e o outro for uma revolução, use o mesmo esboço para ambos os recursos, porém adicione uma linha de centro para criar a revolução.

    Na árvore de projetos do FeatureManager, um esboço compartilhado por vários recursos é identificado por FM_multi-use_sketch.gif.

    shared_sketch_03.gif shared_sketch_04.gif

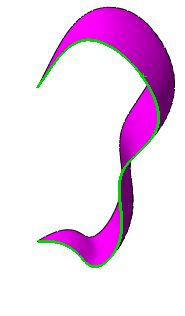

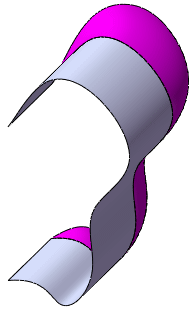

    Esboço usado para superfície de revolução Esboço compartilhado para extrusão de superfície
    shared_sketch_01.gif shared_sketch_02.gif
    Esboço usado para loft de recurso fino Esboço compartilhado para recurso fino de extrusão de ressalto
