Criação de vistas recortadas e de detalhes sem contorno

As vistas recortadas e de detalhes podem ser criadas sem contorno.

Vista recortada sem contorno
Vista recortada com contorno completo

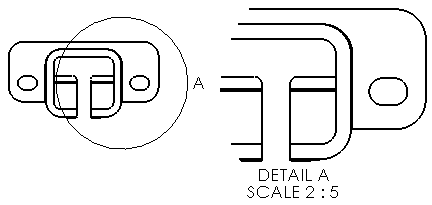

Vista de detalhes sem contorno

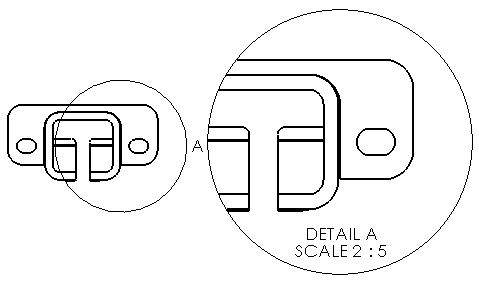

Vista de detalhes com contorno completo

Para criar uma vista recortada sem contorno:

  1. Em uma vista de desenho, esboce um perfil fechado de esboço, como um círculo.

  2. Selecione o círculo.
  3. Clique em Vista recortada (barra de ferramentas Desenho) ou em Inserir > Vista de desenho > Recortar.

  4. Selecione a vista de desenho.
  5. No PropertyManager, em Vista recortada, selecione Sem contorno.

  6. Clique em PM_OK.gif.
