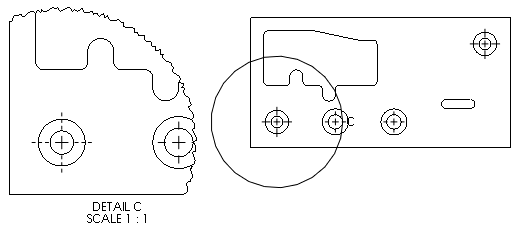

Criação de vistas de detalhes com contornos irregulares

Para criar vistas de detalhes com contornos irregulares:

  1. Em uma vista de desenho, clique em Vista de detalhes (barra de ferramentas Desenho) ou em Inserir > Vista de desenho > Detalhe .
    A ferramenta Círculo Tool_Circle_Sketch.gif está ativa.

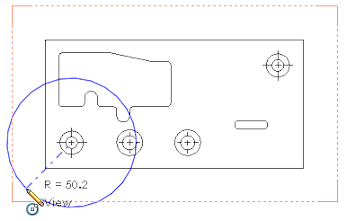

  2. Esboce um círculo.

  3. No PropertyManager, em Vista de detalhe, selecione Contorno irregular.
  4. Em Intensidade da forma, mova a barra deslizante para definir a intensidade do contorno irregular.
  5. Clique para posicionar a vista.
