Criação de alívios de canto de três dobras

Você pode criar alívios de canto onde três dobras se encontram em um ponto comum. O alívio de canto é aplicado no ponto de interseção comum das linhas de dobra.

1. Abra a letra de unidade:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\sheet metal\bracket.sldprt.

2. Clique em Alívio de canto (barra de ferramentas Chapa metálica) ou em Inserir > Chapa metálica > Alívio de canto.
3. No PropertyManager:
   1. Em Tipo de canto, selecione Canto de 3 dobras.
      Para criar um canto de três dobras, o modelo deve ter três dobras onde as linhas de dobra se encontram exatamente no mesmo ponto.
   2. Em Cantos, clique em Coletar todos os cantos.

   3. Em Opções de alívio, clique em Circular e defina Diâmetro para 4.
      Os alívios de canto de três dobras podem ser retangulares, circulares, redondos ou ter rupturas.
   4. Clique em .

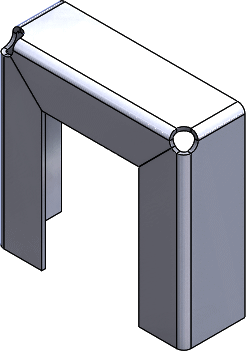

   Os alívios são adicionados aos cantos.
