Скрытие и отображение тел

Переключение режимов отображения тел

Вы можете переключаться между режимами отображения твердых тел и тел поверхности, переместив указатель на тело в графической области и нажав Tab для скрытия или Shift + Tab для отображения.

Кроме того, можно отобразить одно или несколько скрытых тел. Для этого переместите указатель в графическую область, затем нажмите и удерживайте сочетание клавиш Ctrl + Shift + Tab. Скрытые тела временно отображаются как прозрачные. Чтобы вернуть их в режим отображения, нажмите на них.

Чтобы назначить другие сочетания клавиш для этих действий, выберите Инструменты > Настройка.

Выбор скрытых тел

Если требуется выбрать скрытые тела для отображения, выполните следующие действия.

  1. В графической области выберите деталь, состоящую из нескольких тел.
  2. Щелкните на этой детали правой кнопкой мыши Отобразить скрытые тела.
    Все ранее скрытые тела теперь отображаются, а все ранее видимые тела скрыты.
  3. В диалоговом окне выберите Выход из Отобразить-Скрыть.
    Отображенная ранее деталь, состоящая из нескольких тел, отображается заново.

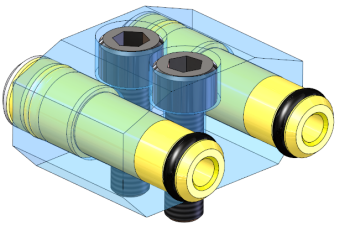

Параметр Изолировать в многотельных деталях

В многотельных деталях команда Изолировать устанавливает все тела, кроме выбранных для скрытия или применения прозрачности, что дает Вам возможность сконцентрировать Ваше внимание на выбранных телах. При выходе из команды Изолировать экран возвращается в свое исходное состояние до применения изменений.

Чтобы изолировать тела:

  1. Выберите тела для изолирования.
  2. Выберите Вид > Отобразить > Изолировать или нажмите правой кнопкой мыши и выберите Изолировать.
  3. На всплывающей панели инструментов Изолировать выберите один из следующих инструментов, чтобы изменить Видимость удаленных компонентов:
    Прозрачная
    Скрытые
  4. Нажмите Сохранить как Состояние отображения, чтобы сохранить характеристики отображения в новом состоянии.
  5. По завершении работы с изолированными телами нажмите Выйти из функции Изолировать.
    Модель вернется в исходное состояние отображения.
