Базовый размер расположения DimXpert

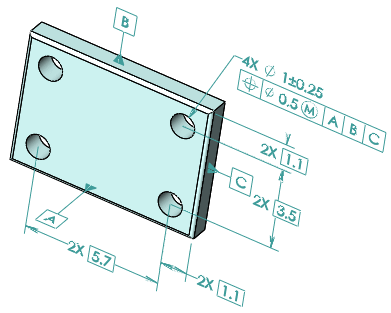

Основные размеры

Программа позволяет создавать основные размеры вручную.



Чтобы создать основные размеры:

  1. В детали выберите Автоматическое нанесение размеров (панель инструментов "Размеры/взаимосвязи") или Инструменты > Размеры > Авто.
  2. В окне Размер PropertyManager в разделе Размер выберите Базовый размер расположения DimXpert .
  3. Выберите объекты в графической области.
  4. Нанесите размер.
  5. В окне DimXpert PropertyManager установите параметры.
  6. Нажмите .

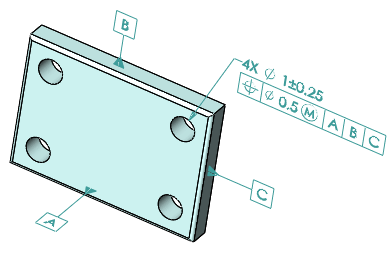

Воссоздать основные размеры

Чтобы использовать параметр "Воссоздать основные размеры":

  1. Создайте модель с позиционным допуском геометрического объекта.


  2. Нажмите правой кнопкой мыши позиционный допуск в DimXpertManager и выберите Воссоздать основные размеры.
