Зеркальное отражение чертежных видов

Можно отобразить чертежные виды "Модель", "Относительно модели" и "Предварительно определенный" в зеркальном отражении, не создавая компоненты зеркала. Проекция и другие производные виды используют зеркальное отражение их родительского вида.

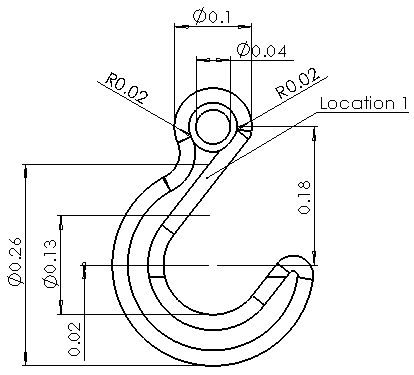

Исходный вид

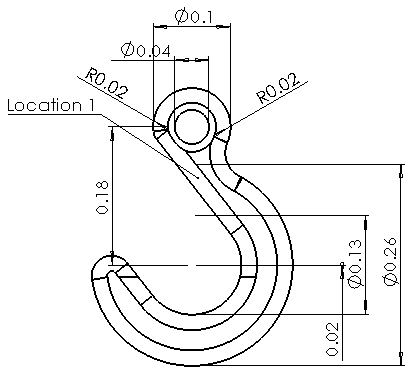

Зеркальное отражение

Для зеркального отражения чертежных видов:

  1. В чертеже выберите модель, по отношению к модели или предопределенный чертежный вид.
  2. В окне PropertyManager в разделе Ориентация выберите Зеркальное отражение.
  3. В разделе Зеркальное отражение выберите Горизонтальный или Вертикальный.
  4. Нажмите .
