Alinear croquis

Después de extraer croquis para su conversión a una pieza 3D, puede alinear esos croquis antes de crear la operación base. El croquis seleccionado primero se desplaza para alinearse con el croquis seleccionado en segundo lugar.

1. Seleccione una línea o un punto en un croquis para alinearlo con otro croquis.
2. Mantenga presionada la tecla Ctrl y seleccione una línea o un punto en el segundo croquis con respecto al cual se debe alinear el primero.
3. Haga clic en Alinear croquis (barra de herramientas 2D a 3D) o en Herramientas > Herramientas de croquizar > Alinear > Croquis.

Ejemplo de alinear croquis

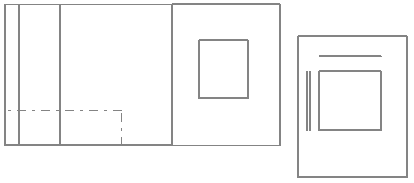

Dos croquis, Superior y Auxiliar, no están alineados. El croquis Superior debe permanecer estacionario mientras el croquis Auxiliar se alinea.

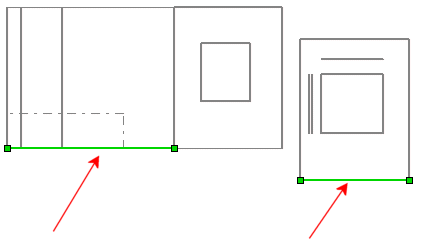

Seleccione la línea indicada en el croquis Auxiliar, luego mantenga presionada Ctrl y seleccione la línea indicada en el croquis Superior.
Croquis superior Croquis auxiliar

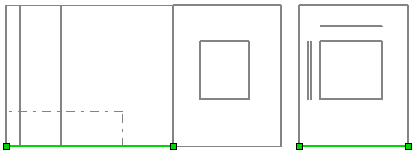

Haga clic en Alinear el croquis . El croquis Auxiliar se desplaza para alinearse con el croquis Superior.
