Fijo

Para sólidos, este tipo de restricción establece todos los grados de libertad de traslación en cero. Para vaciados y vigas, establece los grados de libertad de traslación y rotación en cero. Para juntas de cabezas de armadura, establece los grados de libertad de traslación en cero. Al usar este tipo de restricción, no se necesita geometría de referencia alguna.

La siguiente tabla resume los atributos y entradas necesarias para esta restricción:

Atributo Valor
GDL restringidos para mallas sólidas 3 traslaciones
GDL restringidos para vaciados y vigas 3 traslaciones y 3 rotaciones
GDL restringidos para juntas de cabezas de armadura 3 traslaciones
Símbolo 3D (las flechas son para las traslaciones y los discos, para las rotaciones)
Entidades seleccionables Vértices, aristas, caras y juntas de viga
Entidad de referencia seleccionable No aplicable
Traslaciones No aplicable
Rotaciones No aplicable

Ejemplo

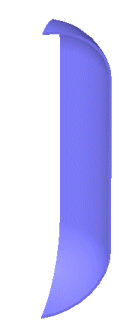

El vértice de la cuña que se muestra y que representa un recipiente de presión mallado con elementos sólidos es fijo.

Las aristas de los taladros del vaciado son fijos.
El asa se analiza como una pieza, las dos caras resaltadas pueden ser fijas en el espacio.

Vídeo: Vaciado restringido con restricción fija
