Este tipo de restricción establece todos los grados de libertad de traslación en cero. Es igual para vaciados, vigas y cabezas de armadura. No se utiliza geometría de referencia alguna.
Para acceder a la restricción inamovible, en el gestor de Simulation, haga clic con el botón secundario del ratón en Sujeciones y seleccione Geometría fija. En Estándar, seleccione Inamovible (Sin traslación).
En el caso de los sólidos, no puede acceder a la opción Inamovible (sin traslación). Sin embargo, la restricción Geometría fija es la misma que la restricción inamovible para sólidos.
La siguiente tabla resume los atributos y entradas necesarias para esta restricción:
| Atributo
|
Valor
|
|---|
| GDL restringidos para mallas de vaciado
|
3 traslaciones
|
| GDL restringidos para mallas de viga y cabeza de armadura
|
3 traslaciones
|
| Símbolo 3D
|
|
| Entidades seleccionables
|
Vértices, aristas, caras y juntas de viga
|
| Entidad de referencia seleccionable
|
No aplicable
|
| Traslaciones
|
No aplicable
|
| Rotaciones
|
No aplicable
|
Ejemplo

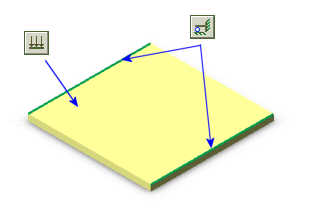

El siguiente ejemplo ilustra la diferencia entre las restricciones Inamovible y Fijo para vaciados. Piense en una chapa delgada que sólo está sostenida en dos extremos opuestos. Una presión normal uniforme se aplica al vaciado.
Las siguientes figuras esquemáticas ilustran la deformada (curva de trazos azul) del vaciado cuando se utilizan las restricciones Inamovibles y Fijas.
