Sobre cara cilíndrica

Esta opción se puede usar sólo cuando todas las caras seleccionadas son cilíndricas. Cada cara puede tener un eje diferente. Las direcciones radial, circunferencial y axial para cada cara están basadas en su propio eje.

Atributo Valor
Posibles GDL para mallas sólidas 3 traslaciones
Posibles GDL para mallas de vaciado 3 traslaciones y 3 rotaciones
Posibles GDL para cabezas de armadura 3 traslaciones
Símbolo 3D
traslación rotación
Entidades seleccionables Caras cilíndricas solamente
Traslaciones

Radial

Circunferencia

Axial

Rotaciones (para vaciados solamente)

Alrededor de la dirección radial

Alrededor de la dirección circunferencial

Alrededor de la dirección axial

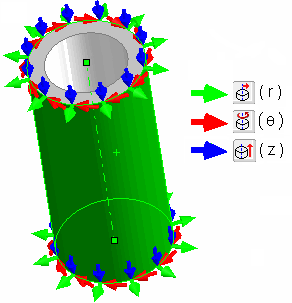

En la figura aparecen las direcciones radial (r), circunferencial (θ) y axial (z) asociadas con una cara cilíndrica.

Ejemplo

Suponga que tiene una cara cilíndrica con su eje coaxial con el eje global Z.
  • Si limita la cara cilíndrica solo en la dirección radial: La cara podrá moverse en la dirección Z y girar alrededor del eje Z. Los otros cuatro movimientos rígidos del sólido se suprimirán.
  • Si limita la cara cilíndrica solo en la dirección circunferencial: La cara podrá moverse en la dirección Z. Los otros cuatro movimientos rígidos del sólido se suprimirán. En particular, la cara no girará alrededor del eje Z.
  • Si limita la cara cilíndrica solo en la dirección axial: La cara no se moverá en la dirección Z. No girará en la dirección X ni en la Y. Todavía podrá trasladarse en las direcciones X e Y y girar alrededor del eje Z. Por lo tanto, solo se suprimirán tres movimientos del sólido rígido.
Cuando un movimiento del sólido rígido de una dirección particular se suprime, no significa que la cara cilíndrica no se deforme en esa dirección. Significa que la cara cilíndrica podrá moverse en su totalidad en la dirección particular.

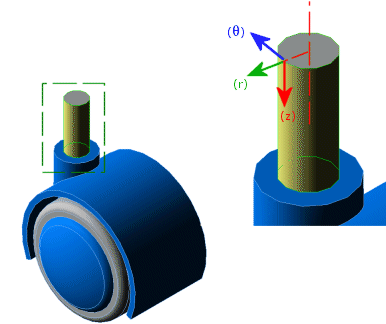

Supongamos que hay dos ruedas en el modelo. Puede utilizar la opción Sobre caras cilíndricas para establecer en cero la traslación (z) axial y la traslación radial (r) de los pasadores de las ruedas. Los pasadores pueden girar libremente en la dirección circunferencial (Θ).
Malla de vaciado de la pieza. Puede utilizar la opción Sobre caras cilíndricas para establecer en cero la traslación (z) axial y la traslación radial (r) de la cara de vaciado. La cara puede girar libremente en la dirección circunferencial (Θ).
