Esta opción se puede usar sólo cuando todas las caras seleccionadas son esféricas. Cada cara puede tener un centro diferente. Las direcciones radial, de latitud y de longitud para cada cara están basadas en su propio centro.
Atributo
|
Valor
|
Posibles GDL para mallas sólidas
|
3 traslaciones
|
Posibles GDL para mallas de vaciado
|
3 traslaciones y 3 rotaciones
|
Posibles GDL para cabezas de armadura
|
3 traslaciones
|
Símbolo 3D
|
|
|
traslación
|
rotación
|
|
Entidades seleccionables
|
Caras esféricas solamente
|
Traslaciones
|
Radial
Longitud
Latitud
|
Rotaciones (para vaciados solamente)
|
Alrededor de la dirección radial
Alrededor de la dirección de longitud
Alrededor de la dirección de latitud
|

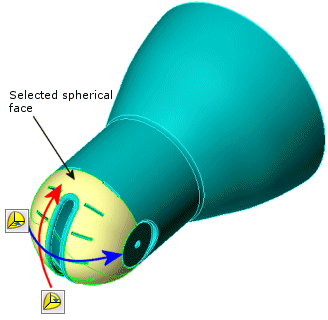

Las direcciones radial, de latitud y longitud de una cara esférica se ilustran en la figura. Use Vista previa para identificar las direcciones de latitud y longitud.
