Restricción de simetría para modelos sólidos

Para modelos sólidos, se debe evitar que cada cara que coincide con un plano de simetría se mueva en su dirección normal. El tipo de restricción Simetría aplica esta condición automáticamente a todas las caras seleccionadas. Los planos de simetría deben ser ortogonales entre sí.

La simetría requiere que las propiedades de la geometría, de las restricciones, de las cargas y del material sean simétricas. Por lo general, no se recomienda usar la simetría para estudios de frecuencia y pandeo.

Los siguientes son ejemplos de modelos simétricos con respecto a uno o más planos.

Este modelo es simétrico con respecto a un plano. Se puede analizar una mitad del modelo. Aplique el tipo de restricción Simetría a las caras de la simetría.
Este modelo es simétrico con respecto a dos planos. Se puede analizar un cuarto del modelo. Aplique el tipo de restricción Simetría a las caras de la simetría.
En caso de que el modelo sea simétrico en tres planos, puede analizar una octava parte del modelo.

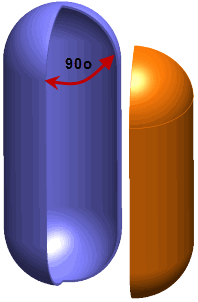

Este modelo es axisimétrico. Si las cargas son tales que las secciones de corte no puedan deformar normales a sus planos (por ejemplo la presión radial) puede analizar una cuña. Use un ángulo para la cuña que sea divisible por 360o. En la práctica, no debe usar un ángulo muy pequeño que puede tener como resultado una malla incorrecta.

Si hay cargas tangenciales y las secciones de corte se pueden deformar normales a sus planos, use la simetría cíclica.
