Después de importar las tensiones residuales en el molde y las temperaturas desde SOLIDWORKS Plastics Premium, puede ampliar la simulación para la fase posterior a la refrigeración. Puede aplicar cargas y restricciones que sólo se consideran durante la simulación posterior a la refrigeración.
Al activar la opción
Reiniciar, puede calcular las tensiones y la deformación de la pieza en condiciones de carga y contorno aplicadas después del proceso de refrigeración. Ejecute el solver en dos etapas:
-
La primera etapa con Hora de inicio = 0 y Hora final =1 representa la fase de refrigeración. Seleccione Guardar datos para reiniciar el análisis (pestaña Solución) antes de ejecutar el estudio.
- La segunda etapa con Hora de inicio =1 y Hora final = tiempo final representa la fase posterior a la refrigeración. Seleccione Reiniciar (pestaña Solución) antes de ejecutar el estudio.
En el caso de sujeciones que sólo se consideran para la fase posterior a la refrigeración, debe definir una definición de sujeción especial con las siguientes configuraciones del PropertyManager:
- En Traslaciones, escriba1 en la dirección en la que se aplica la sujeción.

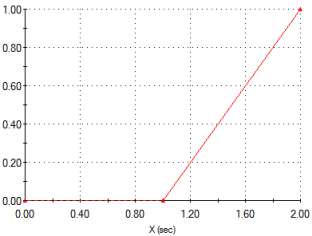

- En Variación en el tiempo, seleccione Curva y haga clic en Editar. En el cuadro de diálogo Curva de tiempo, introduzca los datos de la curva:
Durante la fase de refrigeración (0 < T < 1) el solver ignora esta sujeción. La entidad seleccionada a la que se ha aplicado la sujeción puede moverse libremente. Sólo durante la fase posterior a la refrigeración (1 < T < tiempo final), el solver aplica la sujeción y la entidad seleccionada no puede moverse en la dirección especificada.
Para cualquier definición de carga que aplique durante la fase posterior de refrigeración, en el cuadro de diálogo Curva de tiempo, introduzca los datos de la curva:
El solver considera la carga sólo durante la fase posterior a la refrigeración (1 < T < tiempo final = 2).
Para ejecutar el análisis posterior a la refrigeración, en la pestaña Solución del cuadro de diálogo No lineal - Estático, seleccione Reiniciar e introduzca la Hora final.
