Referencias de relaciones de posición

Utilice referencias de relaciones de posición para el diseño de recorridos, siempre que sea posible. La utilización de dichas referencias para colocar piezas es más fiable y predecible que la utilización de SmartMates.

Incluya siempre referencias de relaciones de posición para componentes de recorrido como, por ejemplo, bridas. Si intenta relacionar componentes de recorrido después de colocarlos en un ensamblaje, es posible que introduzca conflictos en la geometría del croquis de recorrido.

Utilice el mismo nombre para todas las referencias de relaciones de posición aplicadas a empalmes con las mismas propiedades en una pieza de equipo. Se puede asociar una brida a un inyector en un tanque si las referencias de la relación de posición en todos los inyectores, así como la brida, tienen el mismo nombre. Si uno de los inyectores está encadenado, asígnele otro nombre y haga lo mismo con la brida encadenada.

Para garantizar que las piezas establezcan una relación de posición correctamente, defina propiedades de referencia de relaciones de posición por igual. Por ejemplo, si en una pieza Entidad de referencia primaria está definida como Cara<1>, Coincidente, Alineación inversa, la segunda pieza debería definirse idénticamente. Lo mismo se aplica a las entidades secundaria y terciaria.

Las referencias de relación de posición no se utilizan al adjuntar un componente al croquis de recorrido; por ejemplo, al arrastrar un empalme en T en el recorrido para crear una unión. En este caso, SOLIDWORKS alinea los componentes para que el punto de recorrido y los puntos de conexión sean coincidentes con las líneas de croquis.

Reglas para aplicar referencias de relaciones de posición

Utilice las siguientes reglas generales para colocar referencias de relaciones de posición:

  • Agregue dos referencias de relación de posición a un empalme de recorrido:

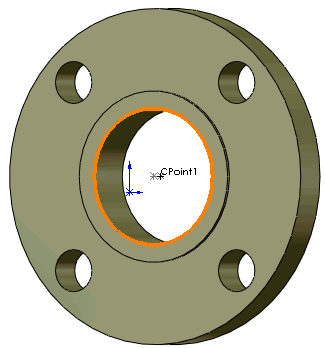

    • Agregue la primera referencia de relación de posición como una relación de posición de arista única para utilizarse con SmartMates cuando el componente relacionado no tenga una referencia común de relación de posición.

      SmartMates sólo utiliza la primera referencia de relación de posición; por tanto, asegúrese de que la relación de posición de arista única que cree aparezca en primer lugar en la lista.
    • Agregue la otra referencia de relación de posición para relacionar el empalme a los componentes con las referencias de relación de posición del mismo tipo y con idéntico nombre.
      Utilice tipos de relación de posición específicos, como coincidentes y concéntricos, en lugar de predeterminados.
  • Agregue referencias de relación de posición a puertos (una por puerto) en piezas de equipo.
  • Si una pieza de equipo tiene varios puertos, agregue referencias de relaciones de posición a todos los puertos o a ninguno. Los SmartMates se utilizan para colocar piezas si no hay referencias de relaciones de posición en ninguno de los puertos.
  • Agregue referencias de relaciones de posición en los componentes que se utilizaron en el comienzo y en el final del recorrido. Normalmente éstos son bridas o conectores eléctricos pero también pueden ser válvulas o acodados.
  • Agregue referencias de relación de posición coincidentes a conectores eléctricos y sus componentes de socket relacionados.
