PropertyManager Elementos del modelo

Para abrir el PropertyManager Elementos del modelo:

En un dibujo, haga clic en Elementos del modelo (barra de herramientas Anotaciones) o en Insertar > Elementos del modelo.

Origen/Destino

Origen

Modelo completo	Inserta elementos del modelo para el modelo completo.
Operación seleccionada	Inserta elementos del modelo para la operación seleccionada en la zona de gráficos.
Componente seleccionado (solo dibujos de ensamblajes)	Inserta elementos del modelo para el componente seleccionado en la zona de gráficos.
Sólo ensamblaje (sólo dibujos de ensamblajes)	Inserta elementos del modelo sólo para las operaciones de ensamblajes. Por ejemplo, puede insertar cotas que residen exclusivamente en el ensamblaje, como las relaciones de posición Distancia y Ángulo.
Importar elementos a todas las vistas	Inserta elementos de modelo en todas las vistas de dibujo de la hoja. Si esta opción está desactivada, debe seleccionar las vistas de dibujo para las que desee importar elementos de modelo.
Vista(s) de destino	Enumera las vistas de dibujo donde se insertarán los elementos de modelo. Esta opción está disponible cuando Importar elementos a todas las vistas está desactivado.

Cotas

	Marcado para dibujo
	No marcado para dibujo
	N° total de instancias/revoluciones	Inserta el valor entero de Número de instancias en una matriz.
	Cotas con tolerancia	Inserta cotas con tolerancias.
	Perfiles del Asistente para taladro	Inserta las cotas del croquis de sección transversal para taladros creados con el Asistente para taladro.
	Ubicaciones del Asistente para taladro	Inserta las cotas del croquis de sección transversal para taladros creados con el Asistente para taladro.

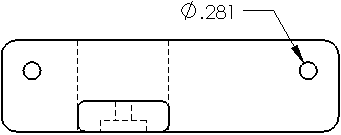

	Anotación de taladro	Inserta anotaciones de taladro en operaciones del Asistente para taladro.
	Eliminar duplicados	Inserta sólo elementos de modelo exclusivos; no se insertan duplicaciones.

Anotaciones

Seleccionar todo. Inserta los siguientes elementos del modelo, si existen. Si no es así, seleccione los elementos individuales según sea necesario.

	Notas		Símbolos de soldadura
	Acabado superficial		Oruga
	Tolerancias geométricas		Tratamiento de extremos
	Referencias		Rosca cosmética (sólo dibujos de ensamblaje)
	Datos indicativos

Geometría de referencia

Seleccionar todo. Inserta los siguientes elementos del modelo, si existen. Si no es así, seleccione los elementos individuales según sea necesario.

	Planos		Centro de masa
	Ejes		Superficies
	Orígenes		Curvas
	Puntos		Puntos de recorrido

Opciones

Capa

Inserta los elementos del modelo a la capa de dibujo especificada.
