Ventanas Ver relaciones de posición y Ver errores de relación de posición

Ventana Ver relaciones de posición

La ventana Ver relaciones de posición muestra las relaciones de posición para uno o varios componentes de un ensamblaje.

Para abrir esta ventana:

Seleccione los componentes como aparecen a continuación. A continuación, haga clic en Ver relaciones de posición .
Relaciones de posición para ver Selección de componentes
Relaciones de posición para un componente de un ensamblaje o de un subensamblaje Haga clic con el botón derecho en el componente.
Relaciones de posición para más de un componente Mantenga presionada la tecla Ctrl, haga clic en los componentes y, a continuación, haga clic con el botón derecho.
Relaciones de posición que mantienen un subensamblaje en posición dentro de un ensamblaje Haga clic con el botón derecho en el subensamblaje en el gestor de diseño del FeatureManager.

La ventana Ver relaciones de posición muestra una lista de relaciones de posición para los componentes seleccionados.

El icono representa las relaciones de posición que se encuentran en el trayecto a tierra. Estas relaciones de posición mantienen la pieza en posición con respecto al origen del ensamblaje. Son las primeras en la lista y una barra horizontal las separa del resto de relaciones.

En la zona de gráficos, los componentes involucrados en el sistema de relaciones de posición para los componentes seleccionados son levemente transparentes. Los componentes no involucrados están ocultos.

Al seleccionar relaciones de posición en la ventana Ver relaciones de posición:
  • Se resalta la geometría de la relación de posición.

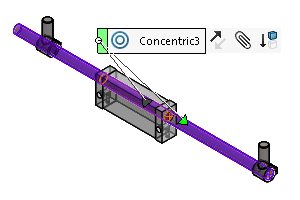

  • Aparecen las anotaciones de la relación de posición. Éstas ayudan a visualizar las relaciones de posición y realizan funciones habituales para las mismas.

Ventana Ver errores de relación de posición

La ventana Ver errores de relación de posición muestra todas las relaciones de posición problemáticas en un ensamblaje.

Para abrir esta ventana:

Haga clic con el botón derecho del ratón en un componente que incluya una relación de posición problemática y haga clic en Ver errores de relación de posición.

La ventana Ver errores de relación de posición muestra una lista de todas las relaciones de posición problemáticas en un ensamblaje.

Las relaciones de posición que tienen problemas se indican de la siguiente manera:
fm_exclamation_point.png Atención Se satisface la relación de posición, pero está implicada en definir en exceso el ensamblaje.
Error La relación de posición no se satisface.

En la zona de gráficos, los componentes involucrados en relaciones de posición con problemas son levemente trasparentes. Los componentes no involucrados están ocultos.

Al seleccionar relaciones de posición en la ventana Ver errores de relación de posición:
  • Se resalta la geometría de la relación de posición.
  • Aparecen las anotaciones de la relación de posición. Éstas ayudan a visualizar las relaciones de posición y a solucionar los errores.

En la anotación, haga clic en Forzar relación de posición para obligar a que se solucione la relación de posición y, por tanto, se rompa otra. Puede realizar iteraciones de relaciones de posición forzadas para ayudarle a descubrir la relación de posición problemática.
