Alineación de cotas y notas

Puede alinear cotas y notas de distintas maneras mediante la utilización de líneas de inferencia, rejillas y herramientas de alineación.

Líneas de inferencia

Puede alinear cotas y notas a través de líneas de inferencia que aparecen al arrastrar.

Arrastre cotas o notas por su texto y colóquelas en nuevas ubicaciones. Utilice líneas de inferencia para alinearlas y colocarlas.

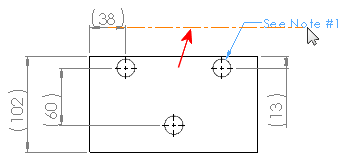

Arrastre una cota y "engánchela" al texto de otra cota, como indica la línea de inferencia discontinua.

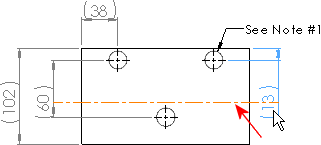

Arrastre una nota y "engánchela" al texto de la cota, como indica la línea de inferencia discontinua.
Para desactivar el enganche al vuelo temporalmente, mantenga presionada la tecla Alt.

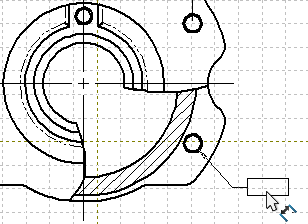

Rejillas

Puede arrastrar y enganchar cotas (notas no) en la rejilla.

Active la rejilla y configure su espaciado, vaya a Herramientas > Opciones > Propiedades de documento > Rejilla/Enganche.

Herramientas de alinear

Sólo las herramientas de alineación de cotas (Alinear paralela/concéntrica y Alinear colineal/radial) permiten crear una alineación permanente. Arrastrar a líneas de inferencia o enganchar a una rejilla no son acciones permanentes.
