Iconos de Relaciones de croquis

Relación y Tipo Ejemplos y notas
A lo largo de X

Inferidas


Línea horizontal croquizada a lo largo del eje X. Se aplica a croquis 3D.

A lo largo de Y

Inferidas


Línea vertical croquizada a lo largo del eje Y. Se aplica a croquis 3D.

A lo largo de Z

Inferidas


Línea horizontal croquizada a lo largo del eje Z. Se aplica a croquis 3D.

Coincidente

Inferidas


Segundo círculo croquizado coincidente con el primer círculo.

Colineal

Agregado(s)


Relación colineal agregada a las dos primeras líneas horizontales.

Concéntrica

Agregado(s)

Corradial

Agregado(s)


Relación corradial agregada a los arcos interiores.

Igual

Agregado(s)


Relación igual agregada a todos los círculos interiores. De esta forma, establece el diámetro únicamente para un círculo.

Curvatura igual

Agregado(s)


La tasa de cambio de la pendiente (curvatura) es la misma en el punto compartido entre las curvas (C2 continuo).

Ranuras iguales

Agregado(s)

Fijar

Agregado(s)


Relación fija agregada al punto.

Fijar ranura

Agregado(s)

Horizontal

Agregado(s)


Se agregó una relación horizontal a las asas de la spline.

Intersección

Inferidas o agregadas

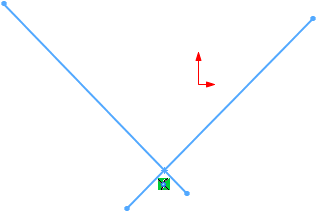

Relación agregada en la intersección del punto y dos líneas. Si realiza el croquis de las líneas y los puntos de manera que se entrecrucen, la relación se infiere.

Fusionar

Agregado(s)


El punto final de la línea y el punto del rectángulo se fusionan para crear un único punto.

Punto medio

Inferidas o agregadas


Línea constructiva croquizada a partir del punto medio de la línea diagonal.

Normal

Agregado(s)


Relación normal agregada entre la línea y el plano.

Equidistanciar

Inferidas


El rectángulo mayor se equidistancia 10 con respecto al rectángulo menor mediante la herramienta Entidades equidistantes Tool_Offset_Entities_Sketch.gif.

En arista

Inferidas


Las aristas del sólido se proyectan al plano de croquis mediante la herramienta Convertir entidades Tool_Convert_Entities_Sketch.gif.

En plano

Inferidas y agregadas


Cualquier geometría croquizada en un plano.

En la superficie

Inferidas


Punto croquizado en una superficie.

Paralela

Inferidas


Dos líneas croquizadas con una relación paralela.

Paralela a YZ

Agregado(s)


Relación paralela agregada a la línea 3D y el plano alzado.

Paralela a ZX

Agregado(s)


Relación paralela agregada a la línea 3D y el plano alzado.

Perpendicular

Inferidas


Segundo círculo croquizado perpendicular a la primera línea.

Perforar

Agregado(s)


Relación de perforación agregada entre el punto de croquis y la línea vertical.

Simétrico

Inferidas o agregadas


Relaciones agregadas con las herramientas Simetría de entidades Tool_Mirror_Entities_Sketch.gif o Simetría dinámica Tool_Dynamic_Mirror_Entities_Sketch.gif.

Tangente

Agregado(s)


Relación tangente agregada a dos splines.

Tangente a cara

Agregado(s)

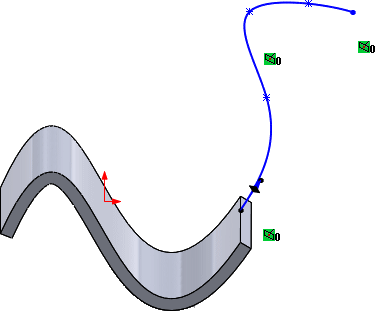

Igual pendiente en la arista de intersección entre la cara y la spline (C1 continuo).

Consulte Relaciones de tangente a cara con splines.

Tracción Consulte Usar tracción y correas para croquis de diseño.
Vertical

Inferidas


Círculo croquizado con centro inferido al origen del croquis.
