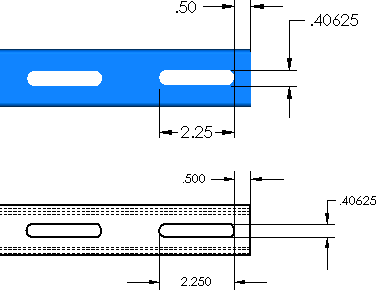

Al crear un modelo, puede incluir documentación (cotas, notas, símbolos, etc.), y, a continuación, insertar las cotas y anotaciones del modelo en un dibujo mediante:
- Vistas de anotaciones
- PropertyManager Elementos del modelo
Antes de crear dibujos, prepare las piezas ordenando cotas, creando configuraciones y agregando propiedades. Los dibujos creados a partir de piezas preparadas requieren una menor manipulación.
Una vez en el dibujo, puede agregar cotas de referencia, anotaciones, lista de materiales, tablas de revisión, etc.
Las anotaciones y cotas de referencia agregadas a los dibujos no afectan a los documentos de pieza o ensamblaje.
