Puede colocar etiquetas de ubicación en vistas de dibujo de detalle, de sección y auxiliares para proporcionar la ubicación de la zona y la hoja de la vista padre. También puede colocar etiquetas de ubicación en círculos de detalle, líneas de corte de sección y flechas de vista auxiliar para indicar la ubicación de la vista hija correspondiente.
|
|

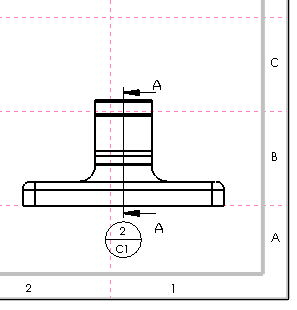

Hoja 1: vista padre |

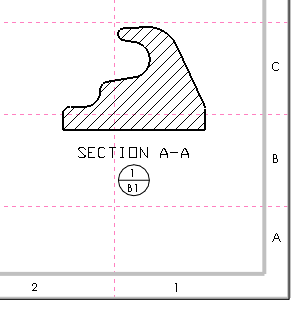

Hoja 2: vista hija |
En este ejemplo de vista de sección, la Hoja 1 muestra la vista padre y la Hoja 2 muestra la vista hija. La zona la define el centro de gravedad de la vista. La etiqueta de ubicación de la vista padre muestra dónde se encuentra la vista hija, Hoja 2 - Zona C1. La etiqueta de ubicación de la vista hija muestra dónde se encuentra la vista padre, Hoja 1 - Zona B1.
