En función de la operación de barrido, puede elegir uno de los siguientes perfiles:
- Un Perfil de croquis crea un barrido base, saliente, de corte o de superficie moviendo un perfil de 2D a lo largo de un trayecto de croquis 2D o 3D.
Si utiliza un perfil de ruta media, puede crear un barrido bidireccional.
Puede seleccionar caras, aristas y curvas directamente desde los modelos como perfiles de barrido. La selección mejorada es compatible con las operaciones de barrido Saliente, Base, Corte, Superficie y Corte de ensamblaje.
Puede seleccionar:
- Caras de la geometría del modelo.
- Una única arista o curvas de la geometría de referencia que contengan un bucle cerrado suave.
- Un grupo de aristas o curvas seleccionadas como un bucle mediante SelectionManager.
 |
 |
 |
| Seleccione una cara para el Perfil de croquis |
Seleccione las aristas utilizando SelectionManager para Perfil de croquis |

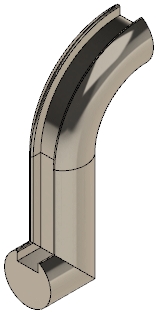

Operación Barrer |
- El Perfil circular crea una barra sólida o un tubo hueco a lo largo de una línea de croquis, una arista o una curva directamente en un modelo sin tener que croquizar los perfiles.
- Un Perfil sólido crea un barrido de corte utilizando un sólido de herramienta y un trayecto, por ejemplo, para crear un corte alrededor de un sólido cilíndrico.
